概述

TM52 系列eF1374/75 是一個新的,快速的 8051 架構,與業界標準 8051 指令集完全兼容的 8 位單片機, 并保持了 8051 外圍的功能模塊。通常情況下,TM52 執行指令,比傳統的 8051 架構快六倍。

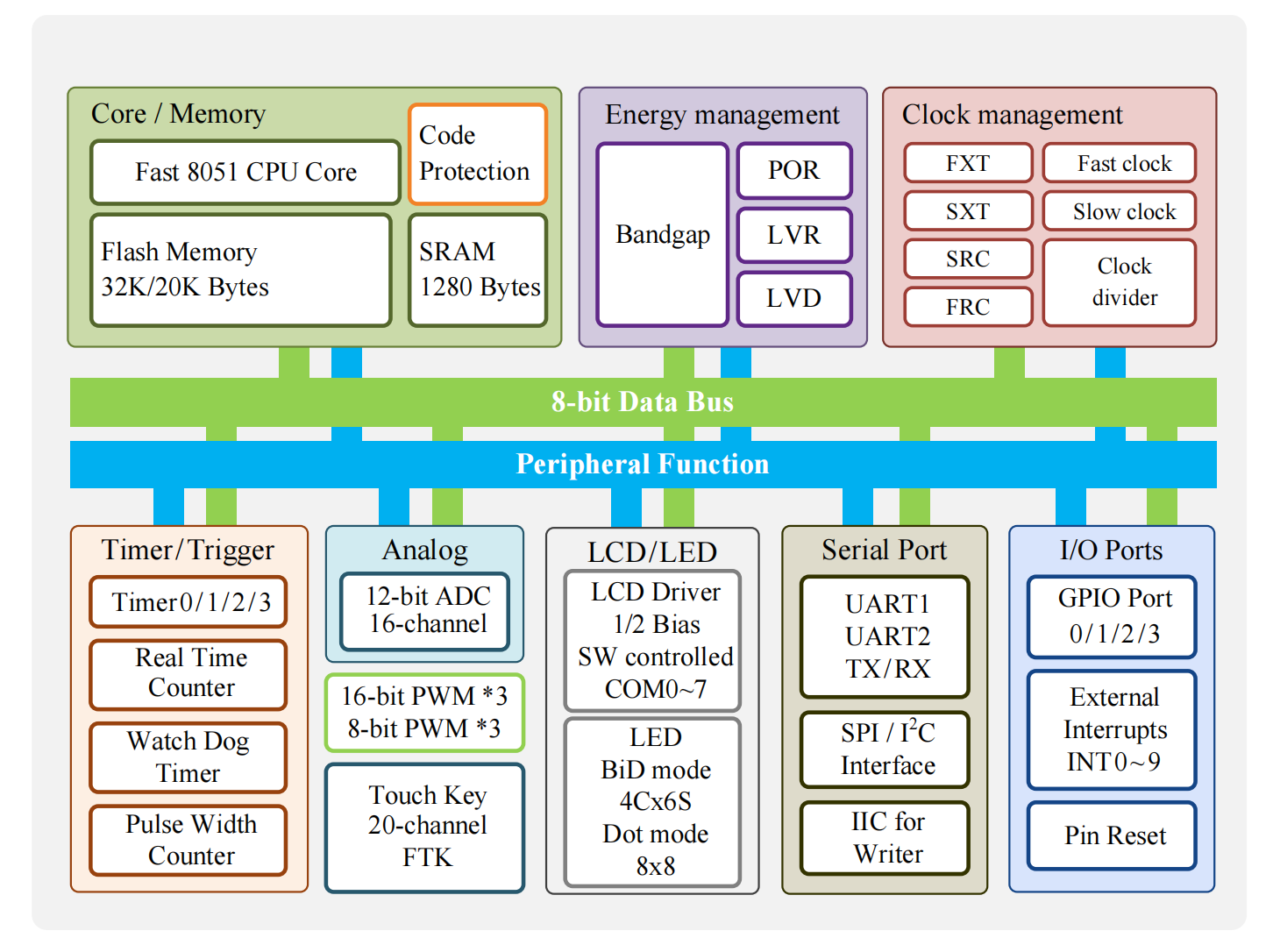

TM52eF1375 通過集成多種功能在芯片上,提供更高的性能,更低的成本,能快速進入市場,包括 32K 字節的 Flash 程序存儲器,1280 字節 SRAM,低電壓復位(LVR),低電壓檢測(LVD),雙時鐘省電工 作模式,8051 標準 UART 和定時器 Timer0/Timer1/Timer2,實時計時器 Timer3,LCD/LED 驅動器,3 組 16 位脈沖寬度調制器, 16 通道的 12 位模數轉換器(ADC), 20 通道觸摸按鍵, I 2C/SPI 串口和看門狗 定時器(WDT)。它的高可靠性和低功耗的特性,可廣泛適用于消費電子及家用電器產品。

基本功能及特點

1.標準8051指令集，快速的機器周期

指令執行比傳統8051快六倍

2.FLASH程序存儲器

32K字節閃存程序存儲器

在IAP(在應用編程)模式可以作為EEPROM，以字節的方式存取

程序碼保護功能

內建IAP防死機看門狗模式

至少100K次的擦寫次數

至少10年的數據保存時間

3.1024字節EEPROM數據存儲器

至少5萬次的擦寫次數

至少10年的數據保存時間

4.總計1280字節SRAM(IRAM+XRAM)

256字節IRAM在8051內部數據存儲器區

1024字節XRAM在8051外部數據存儲區(由MOVX指令存取)

5.4種系統時鐘類型選擇

快時鐘使用外部1~18MHz晶體(FXT)

快時鐘使用內部RC(FRC，18.432 MHz)

慢時鐘使用外部32768 Hz晶體(SXT)

慢時鐘使用內部RC(SRC，130 KHz)

系統時鐘可以通過1/2/4/16選項除頻

6.8051標準定時器–Timer0/1/2

16位Timer0，支持T0O時鐘輸出供蜂鳴器應用

16位Timer1

16位Timer2，支持T2O時鐘輸出供蜂鳴器應用

7.15位Timer3

時鐘源為慢時鐘或FRC/512

中斷期可選時鐘除以32768/16384/8192/4096/2048/1024/512/256選項

8.UARTs

UART1，8051標準UART

UART2，第二組額外UART，僅支持mode1和mode3

9.3個獨立的16位的PWM有周期調整

10. SPI 串口

主機模式或從機模式可選

可編程的傳輸比特率

串行時鐘相位和極性選項

優先選擇 MSB 優先或 LSB 優先

11.I2C接口（主/從）

12. 20 通道觸摸鍵（FTK）

13.12位ADC，具有13個通道的外部引腳輸入和2通道內部參考電壓

通道內部參考電壓源(VBG):1.20V VCC=5V~2.5V，25℃

通道內部參考電壓源:1/4 VCC

14.LCD控制器/驅動器

1/8 占空比

軟件控制的 COM0?7

1/2 LCD 偏壓

15.LED控制器/驅動器

正反掃模式（BiD）：4Cx6S，10 引腳，最多 48 點

點矩陣模式 (DMX)：8 * 8、9 引腳，最高 64 點

16.14來源，4中斷優先級

Timer0/Timer1/Timer2/Timer3 中斷

INT0/INT1 下降沿/低電平中斷

INT2~INT9 下降沿中斷

端口 1 引腳電平變化中斷

UART1/UART2 TX/RX 中斷

ADC /觸摸鍵中斷

SPI 中斷

I 2C 中斷

PWM0/PWM1/PWM2 中斷

17.引腳中斷能將停止/暫停模式下的CPU喚醒

INT0?INT9 中斷與喚醒

端口 1 每個引腳可以定義為喚醒和中斷引腳(通過引腳電平變化)

Note: 如果 INTn 引腳為低電平并且使能了喚醒功能，則芯片無法進入停止/暫停模式。 （INTn = 0 和 EXn = 1，n = 0?9）

18.最大30可編程I/O引腳

CMOS推挽輸出

開漏輸出

施密特觸發輸入

引腳上拉/下拉可以使能/禁止

所有引腳均具有高灌電流（60mA VCC=5V，VOL=0.1VCC）

19.獨立的RC振蕩看門狗定時器

400ms/200ms/100ms/50ms 可選擇的看門狗超時選項

20.5種復位

上電復位

可選的外部引腳復位

可選的看門狗復位

軟件命令復位

可選的低電壓復位

21.8級低電壓復位

2.2V/2.42V/2.64V/2.86V/3.08V/3.32V/3.56V/3.8V

22.8級低電壓檢測

2.2V/2.42V/2.64V/2.86V/3.08V/3.32V/3.56V/3.8V

23.5種電源工作模式

快鐘模式/慢鐘模式/空閑模式/停止模式/暫停模式

24.集成的16位循環冗余校驗功能

25.乘法與除法

8位乘法器和除法器（標準8051）

16位乘法器和除法器

32位÷16位除法器

26.在板仿真/ICE接口

使用P3.0/P3.1引腳或P0.0/P0.1引腳

與ICP編程引腳共享

27. 燒錄器接口

使用 P3.0/P3.1

28.工作電壓

VCC =2.2V ~ 5.5V @FSYSCLK=18.432MHz

ICC =12μA @Stop mode, VCC=5V

ICC =5μA @Stop mode, VCC=3V

ICC =170μA @Idle mode, VCC=5V

26.工作溫度范圍

–40°C~+105°C

主要應用

吸塵器

火焰燈

滅蚊燈

電烤箱

理發剪

封裝類型

SOP28 (300 mil)

SSOP24(150 mil)

SOP20 (300 mil)

TSSOP20 (173 mil)

QFN20 (3*3*0.75-0.4mm)

SOP16 (150 mil)
