1 簡介

        ARLink-P410-S 是一款 1.4G 單頻高帶寬、高功率、2x2 MIMO 的無線數據傳輸模塊，基 于 TDD 的原理，采用 OFDM 和 MIMO 等關鍵技術，提高頻帶利用率的同時提供更遠傳輸 距離，支持自動跳頻和 MCS 自主動態調整，具有距離遠、抗干擾能力強、低時延等優點。 本產品作為高度集成的模塊產品，可廣泛應用于無人機、安防監控、無線投屏、無線影音、 特種巡查等領域，可滿足客戶快速開發應用的需求。

        ARLink-P410-S 可以運行在 AP、Device 和 Relay 模式，構建穩定可靠的遠距離無線通 訊；模塊支持星型組網和中繼組網，星型組網模式下單芯片最大可支持 1 個 AP 對應 8 個 Device 的無線傳輸，并可多芯片擴展至 1 對 16 個節點的無線傳輸 。 ARLink-P410-S 支持 AP 和 Device 之間的測距功能，單次測距的誤差在正負 10 米以內； 經過多次平均，誤差可以減小到正負 1 米之內。支持低功耗工作模式，運行在 AP 模式的模 塊可以無線喚醒處于低功耗模式運行在 Device 模式的模塊。

2 模塊技術特點

? 基于 TDD 的原理，采用 OFDM 和 MIMO 等關鍵技術，提高頻帶利用率。

? 支持 256QAM/64QAM/16QAM/QPSK/BPSK 的調制模式以及自主動態調整。

? 支持 1.25MHz/2.5MHz/5MHz/10MHz/20MHz/40MHz 信道帶寬以及自主動態調整。

? 支持 AES 加密，支持多種安全策略，防止非法監聽與截獲。

? 采用跳頻方案，實時監控干擾情況，自動選擇跳頻范圍；根據當前信道的干擾情況，自 動快速變換頻點以及調整調制與編碼策略（MCS）。

? 支持星型組網加中繼組網，可構建無線多跳組網應用。

? 支持 500km/h 高移動性連接。

? 空口傳輸最高速率可達 160Mbps。

? 支持無線測距，單次測距的誤差在正負 10 米以內；經過多次平均，誤差可以減小到正 負 1 米之內。

3  模塊關鍵規格

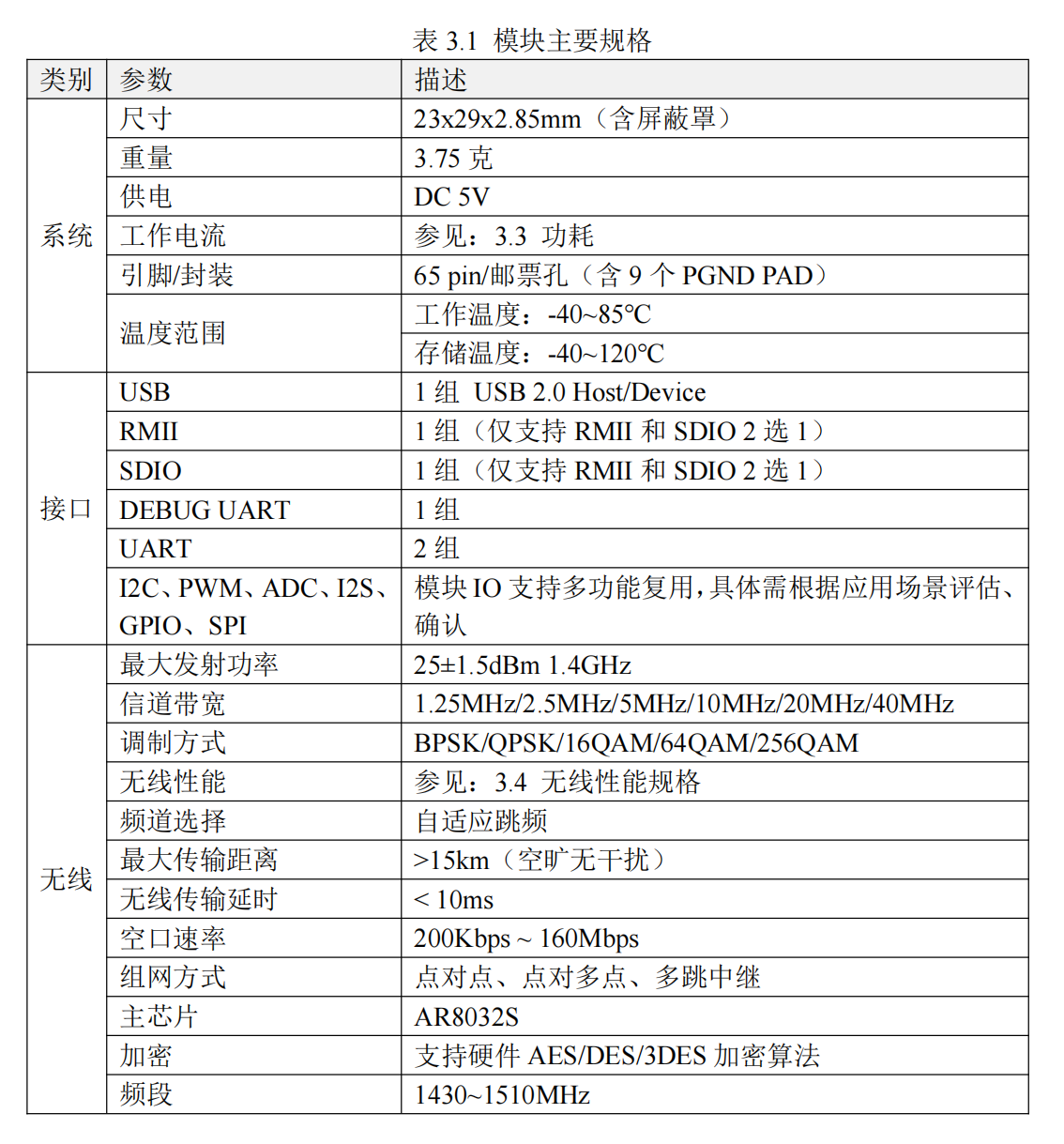

3.1 基本特性

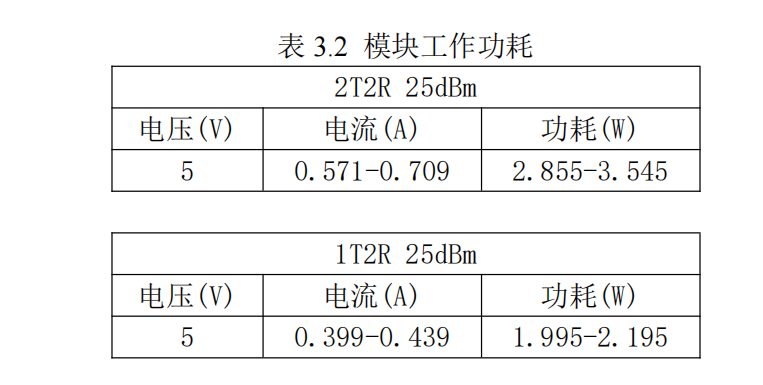

3.2 工作功耗規格

模塊尺寸
