概述

TM52F2384 是一個新的,快速的 8051 架構,C 語言作為開發平臺,與業界標準 8051 指令集完全兼 容的 8 位單片機,并保持了 8051 外圍功能模塊。通常情況下,TM52 芯片執行指令,比傳統的 8051 架構快六倍。

TM52F2384 通過集成多種功能在芯片上,提供更高的性能,更低的成本,能快速進入市場,包括 16K 字節的閃存(Flash)程序存儲器,128 字節 EEPROM, 1024 字節 SRAM, 低電壓復位(LVR), 低電 池電壓檢測(LBD), 雙時鐘省電工作模式, SPI 接口, 主模式 I2C 接口, 8051 標準 UART 和定時器 Timer0/1/2, 可調實時計時器 Timer3, LCD/LED 驅動器, 觸摸按鍵, 12 位 ADC, 6 組 8 位脈沖寬度調 制器(PWM),阻頻轉換器(RFC)和看門狗定時器(WDT)。它的高可靠性和低功耗的特性,可廣泛適 用于消費電子和家電類產品。

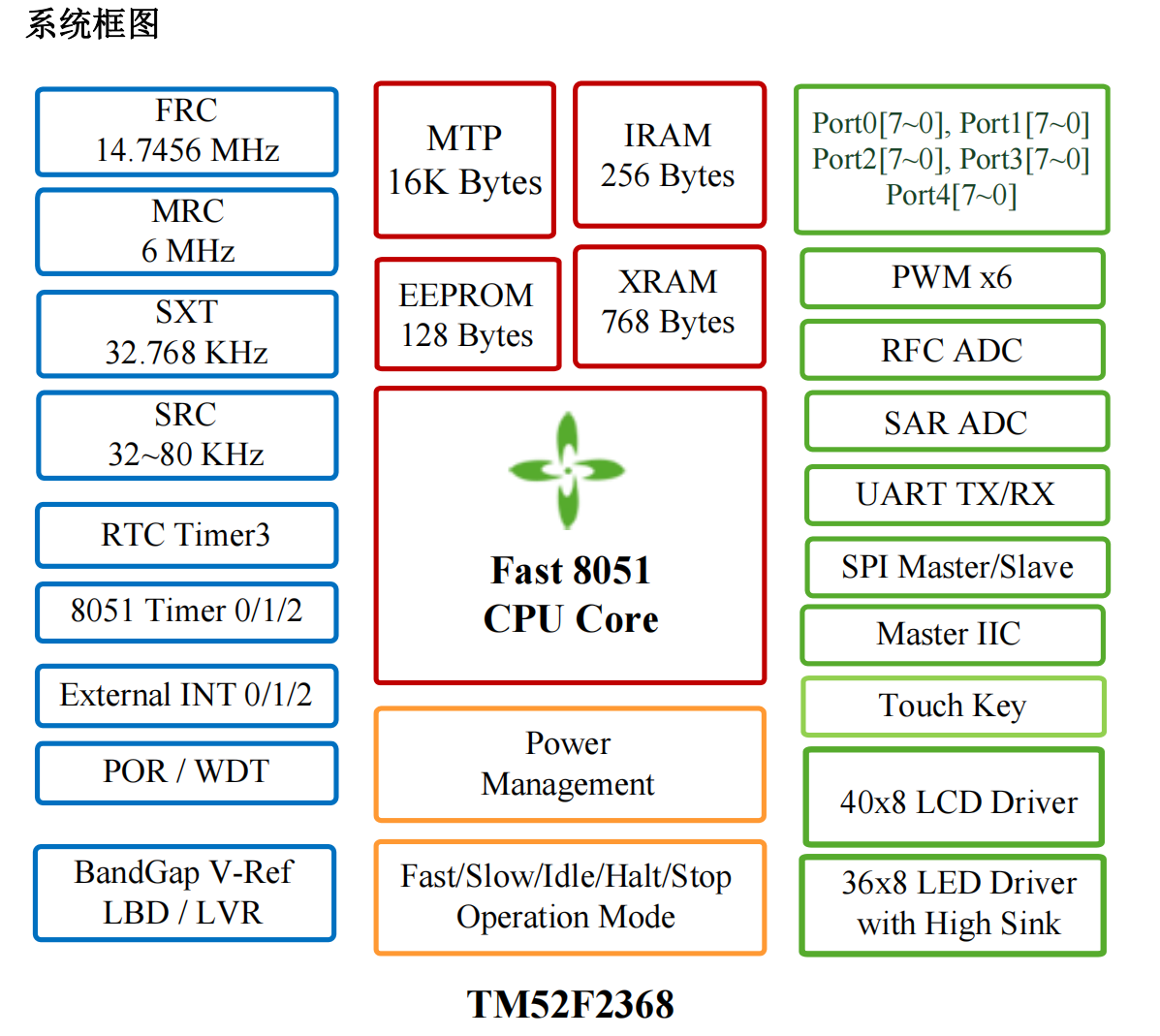

 主要功能及特點

1. 標準 8051 指令集，快速的機器周期

指令執行比傳統 8051 快六倍

2. FLASH 程序存儲器

8K 字節閃存程序存儲器(TM52F1378)

16K 字節閃存程序存儲器(TM52F1376)

支持 ICP(在線編程)或 ISP(在系統編程)的閃存程序碼

在 IAP(在應用編程)模式可以作為 EEPROM，以字節的方式存取

程序碼保護功能

內建 IAP 防死機看門狗模式

至少 1,000 次的擦寫次數

至少 10 年的數據保存時間

3. 128 字節 EEPROM 數據存儲器

至少 5 萬次的擦寫次數

至少 10 年的數據保存時間

4. 總計 512 字節 SRAM(IRAM+XRAM)

256 字節 IRAM 在 8051 內部數據存儲器區

256 字節 XRAM 在 8051 外部數據存儲區(由 MOVX 指令存取)

5. 4 種系統時鐘類型選擇

快時鐘使用外部 1~18MHz 晶體(FXT)

快時鐘使用內部 RC(FRC，18.432 MHz)

慢時鐘使用外部 32768 Hz 晶體(SXT)

慢時鐘使用內部 RC(SRC，130 KHz)

系統時鐘可以通過 1/2/4/16 選項除頻

6. 8051 標準定時器 – Timer0/1/2

16 位 Timer0，支持 T0O 時鐘輸出供蜂鳴器應用

16 位 Timer1

16 位 Timer2，支持 T2O 時鐘輸出供蜂鳴器應用

7. 15 位 Timer3

時鐘源為慢時鐘或 FRC/512

中斷期可選時鐘除以 32768/16384/8192/4096/2048/1024/512/256 選項

8. UARTs

UART1，8051 標準 UART

UART2，第二組額外 UART，僅支持 mode1 和 mode3

帶 UART 引腳選擇選項

9. 3個獨立的 16 位的 PWM 有預分頻器/周期調整

具有 PWM0/PWM1/PWM2 中斷

10. I2C 接口（主/從）

11. 12 位 ADC，具有 22 個通道的外部引腳輸入和 2 通道內部參考電壓

通道內部參考電壓源(VBG): 1.20V @VCC = 5V~2.5V，25℃

通道內部參考電壓源: 1/4 VCC

ADC 基準電壓源: 2.5V/VCC

12. LCD 控制器/驅動器

軟件控制 COM00~07，COM10~17，COM20~25，COM30~37(最多 30 引腳)

1/2 LCD 偏壓

13. LED 控制器/驅動器

支持 COM 死區防閃爍

支持暫停功能

支持亮度均勻/增強模式【正反掃模式（BiD）】

4C x 6S，10 引腳，最多 48 點

三組 8 段亮度可調【點矩陣模式（DMX）】

8C x 8S、9 引腳，最高 64 點

8 段亮度可調

14. 13 來源，4 中斷優先級

Timer0/Timer1/Timer2/Timer3 中斷

INT0/INT1 下降沿/低電平中斷

端口 0/1/2/3 引腳電平變化從停止/暫停模式喚醒中斷

UART1/UART2 TX/RX 中斷

LVD 中斷

ADC 中斷

I2C 中斷

PWM0/PWM1/PWM2 中斷

15. 引腳中斷能將停止/暫停模式下的 CPU 喚醒

P3.2/P3.3(INT0/INT1)中斷和喚醒

每個引腳可以定義為喚醒中斷引腳（通過引腳電平變化）

16. 最大 30 可編程 I/O 引腳

CMOS 推挽輸出

開漏輸出

施密特觸發輸入

引腳上拉/下拉可以使能/禁止

所有引腳均具有高灌電流（60mA @ VCC = 5V，VOL = 0.1VCC）

17. 獨立的 RC 振蕩看門狗定時器

240ms/120ms/60ms/30ms 可選擇的看門狗超時選項

18. 5 種復位

上電復位

可選的外部引腳復位

可選的看門狗復位

軟件命令復位

可選的低電壓復位

19. 16 級低電壓復位

4.15V/4.01V/3.87V/3.73V/3.59V/3.45V/3.31V/3.17V/3.03V/2.89V/2.75V/2.61V/2.47V/2.33V/2.19V/2.05V

20. 16 級低電壓檢測

4.15V/4.01V/3.87V/3.73V/3.59V/3.45V/3.31V/3.17V/3.03V/2.89V/2.75V/2.61V/2.47V/2.33V/2.19V/2.05V

21. 5 種電源工作模式

快鐘模式/慢鐘模式/空閑模式/停止模式/暫停模式

22. 集成的 16 位循環冗余校驗功能

23. 乘法與除法

8 位乘法器和除法器（標準 8051）

16 位乘法器和除法器

32 位÷16 位除法器

24. 在板仿真 /ICE 接口

使用 P3.0/P3.1 引腳或 P0.0/P0.1 引腳

與 ICP 編程引腳共享

25. 工作電壓

VCC = 2.2V ~ 5.5V @FSYSCLK =18.432MHz (-40℃ ~ +85℃)

ICC = 0.1μA @停止模式，PWRSAV=1， VCC=3V

ICC = 5.5μA @暫停模式，PWRSAV=1， VCC=3V

ICC = 16μA @空閑模式，PWRSAV=1， VCC=3V

26. 工作溫度范圍

–40?C ~ +85?C

主要應用

電飯煲

面包機

電動窗簾

脫毛儀

電子手寫板

封裝類型

DICE

LQFP48

LQFP64
