概述

TM52 系列 eF1385 是一個新的,快速的 8051 架構,與業界標準 8051 指令集完全兼容的 8 位單片機, 并保持了 8051 外圍的功能模塊。通常情況下,TM52 執行指令,比傳統的 8051 架構快六倍。

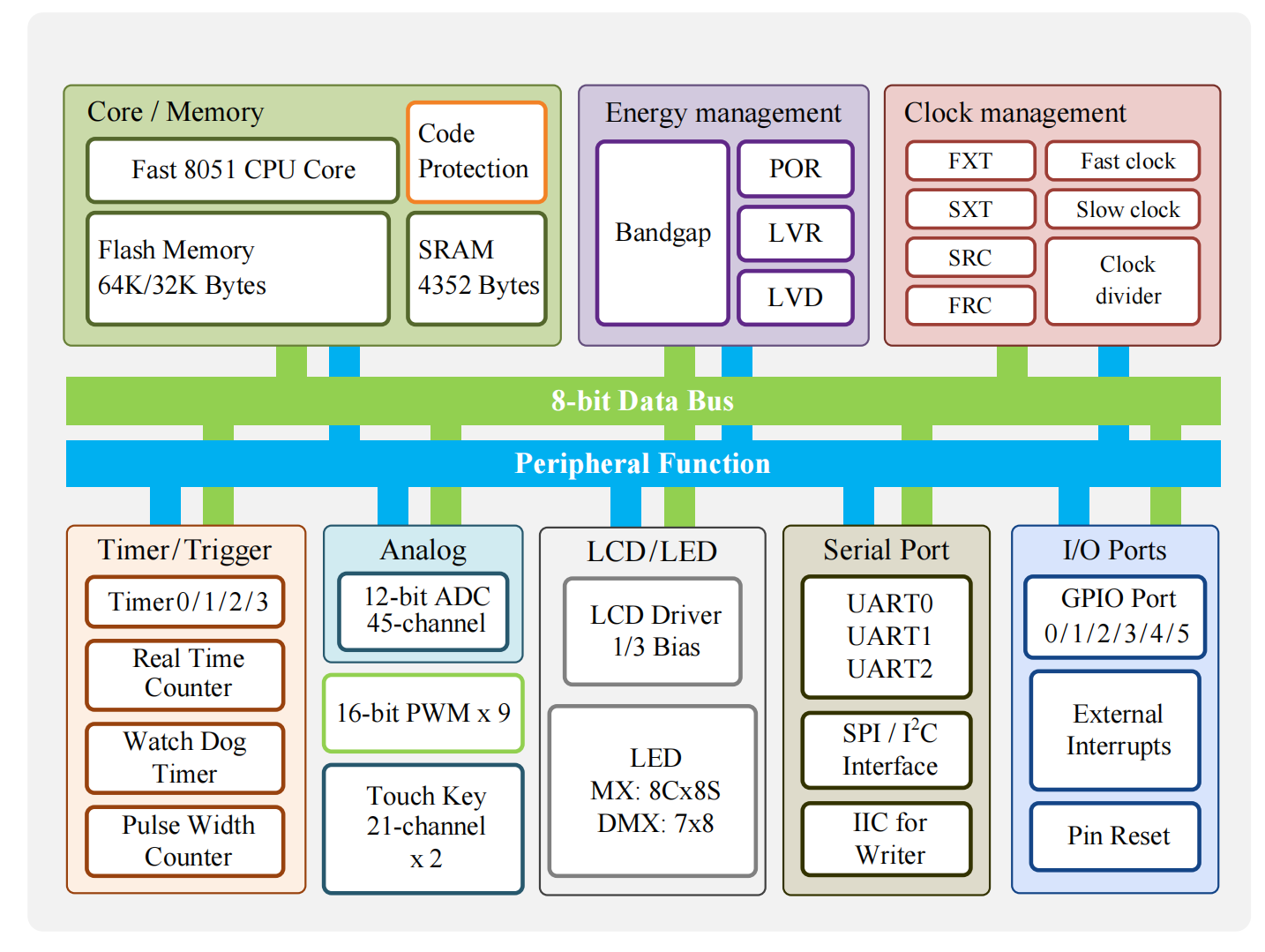

TM52eF1385 通過集成多種功能在芯片上,提供更高的性能,更低的成本,能快速進入市場,包括 32K 字節的 Flash 程序存儲器,4352 字節 SRAM,低電壓復位(LVR),低電壓檢測(LVD),雙時鐘省 電工作模式,8051 標準 UART 和定時器 Timer0/Timer1/Timer2,實時計時器 Timer3,LCD/LED 驅動 器,9 組 16 位脈沖寬度調制器, 45 通道的 12 位模數轉換器(ADC), 2 組 21 通道觸摸按鍵, I 2C/SPI 串 口和看門狗定時器(WDT)。它的高可靠性和低功耗的特性,可廣泛適用于消費電子及家用電器產。

基本功能及特點

1.標準8051指令集，快速的機器周期

指令執行比傳統8051快六倍

2.FLASH程序存儲器

32K字節閃存程序存儲器

在IAP(在應用編程)模式可以作為EEPROM，以字節的方式存取

至少100K次的擦寫次數

至少10年的數據保存時間

3.1024字節EEPROM數據存儲器

至少5萬次的擦寫次數

至少10年的數據保存時間

4.總計4352字節SRAM(IRAM+XRAM)

256字節IRAM在8051內部數據存儲器區

4096字節XRAM在8051外部數據存儲區(由MOVX指令存取)

5.4種系統時鐘類型選擇

快時鐘使用外部1~18MHz晶體(FXT)

快時鐘使用內部RC(FRC，18.432 MHz)

慢時鐘使用外部32768 Hz晶體(SXT)

慢時鐘使用內部RC(SRC，130 KHz)

系統時鐘可以通過1/2/4/16選項除頻

6.3個16位定時器/計數器–Timer0/1/2

7.15位Timer3

8.3 路 UARTs 接口

UART1，8051標準UART

UART2，第二組額外UART，僅支持mode1和mode3

9.9個獨立的16位的PWM有周期調整

— PWM0~PWM2 具有獨立的周期調整

— PWM30~PWM35 具有共享的周期調整

— PWM2 帶死區控制

10. SPI 串口

主機模式或從機模式可選

可編程的傳輸比特率

串行時鐘相位和極性選項

優先選擇 MSB 優先或 LSB 優先

11.I2C接口（主/從）

12. 2組21 通道觸摸鍵（FTK）

13.12位ADC，具有42個通道的外部引腳輸入和2通道內部參考電壓

— 2 通道內部參考電壓: VBG 或 1/4Vcc

— 參考源: VCC 或 2.5V

14.LCD控制器/驅動器

— 4x20?8x16 LCD 驅動器

— 1/3 LCD 偏壓

15.LED控制器/驅動器

— 矩陣模式 (MX) ：8 * 8，16 引腳，最多 64 點

— 點矩陣模式 (DMX) ：8 引腳，最高 56 點

16.14來源，4中斷優先級

— Timer0/Timer1/Timer2/Timer3 中斷

— INT0/INT1 下降沿/低電平中斷

— 端口 0/1/2/3/4/5 引腳電平變化中斷

— UART0/UART1/UART2 TX/RX 中斷

— ADC /觸摸鍵中斷, SPI, I 2C 中斷

— PWM0/PWM1/PWM2/PWM3 中斷

17.引腳中斷能將停止/暫停模式下的CPU喚醒

支持所有的引腳設置為引腳中斷，喚醒在停止/ 暫停模式下的 CPU

18.最大42可編程I/O引腳

CMOS推挽輸出

支持所有的引腳設置為引腳中斷，喚醒在停止/ 暫停模式下的 CPU

所有引腳均具有高灌電流（60mA VCC=5V，VOL=0.1VCC）

19.獨立的RC振蕩看門狗定時器

20.5種復位

上電復位

可選的外部引腳復位

可選的看門狗復位

軟件命令復位

可選的低電壓復位

21.16級低電壓復位

4.38V/4.3V/4.14V/4.06V/3.9V/3.82V/3.66V/3.58V/ 3.42V/3.34V/3.18V/3.1V/2.94V/2.86V/2.7V/2.62V

22.8級低電壓檢測

3.92V/3.68V/3.44V/3.20V/2.96V/2.72V/2.48V/2.24 V

23.5種電源工作模式

快鐘模式/慢鐘模式/空閑模式/停止模式/暫停模式

24.集成的16位循環冗余校驗功能

25.乘法與除法

16*16位乘法器

32/16 16/16 除法器

26.在板仿真/ICE接口

— P3.0/P3.1, P3.4/P3.5, 或 P0.2/P0.3 引腳

— 與 ICP 編程引腳共享

27. 燒錄器接口

使用 P3.0/P3.1

28.ISP 功能

— BOOT 可選擇 5K, 7K 或 no BOOT

— 2 組起始向量位置可設置

29.工作電壓

VCC =2.3V ~ 5.5V

30.工作溫度范圍

–40°C~+105°C

主要應用

吸塵器

火焰燈

滅蚊燈

電烤箱

理發剪

封裝類型

— LQFP48

— LQFP44

— LQFP32

— SOP28
