概述

TM52系列M5473是一個新的，快速的8051架構，與業界標準8051指令集完全兼容的8位單片機。并 保持了8051外圍的功能模塊。通常情況下，TM52執行指令，比傳統的8051架構快六倍。

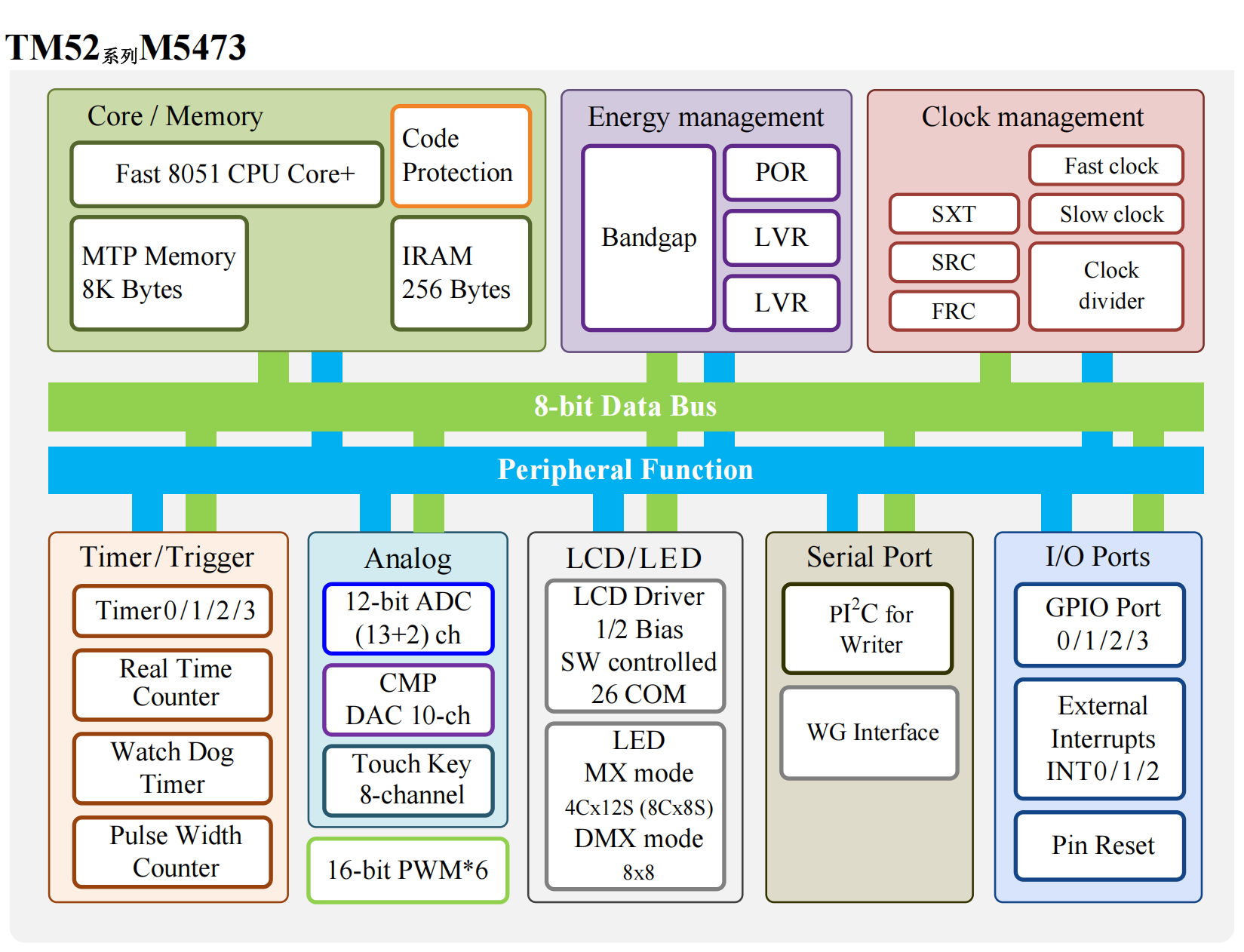

TM52M5473 通過集成多種功能在芯片上，提供更高的性能，更低的成本，能快速進入市場，包 括 8K 字節的 MTP 程序存儲器，256 字節 SRAM，低電壓復位 (LVR)，低電壓檢測 (LVD)，雙 時鐘省電工作模式和定時器 Timer0/Timer1/Timer2，實時計時器 Timer3，13+2 通道 12 位 A/D 轉 換器，8 通道觸摸鍵，6 組 16 位脈沖寬度調制器 (PWM)，LED 通信格式波形發生器，S/W 控制 1/2 偏置 LCD COM，LED 驅動器，比較器與 10 位 D/A 轉換器和看門狗定時器 (WDT)。它的高可 靠性和低功耗的特性，可廣泛適用于消費電子產品。

主要功能及特點

1. 標準 8051 指令集，快速的機器周期

 ? 指令執行比傳統 8051 快六倍

2. MTP 程序存儲器

 ? TM52M5473 內置 MTP 8K 字節

 ? 程序碼保護功能

 ? 至少 1000 次的擦寫次數

 ? 至少 10 年的數據保存時間

3. 總計 256 字節 IRAM

 ? 256 字節 IRAM 在 8051 內部數據存儲器區

4. 3 種系統時鐘類型選擇

 ? 快時鐘使用內部 RC (FRC，16 MHz) (trim 7-bit)

 ? 慢時鐘使用外部 32768 Hz 晶體 (SXT)

 ? 慢時鐘使用內部 RC (SRC，62 KHz)

 ? 系統時鐘可以通過 1/2/4/16 選項除頻

5. 8051 標準定時器 – Timer0/1

 ? 16 位 Timer0，支持 T0/T0O 時鐘輸出供蜂鳴器應用

 ? 16 位 Timer1，支持 T1/T1O 時鐘輸出供蜂鳴器應用

 ? 16 位 Timer2，支持 T2/T2O 時鐘輸出供蜂鳴器應用

6. 16 位 Timer3 時鐘

 ? 時鐘源為 SXT 或 SRC62K 或 FRC/256 (62.5KHz)

 ? 帶高 8 位重載功能

 ? 具有清除和保持功能

7. 8 通道觸摸鍵 (CTK)

 ? 內部參考按鍵

 ? 參考源電壓:VCC或 VLDO 2.3V

 ? 動態CS:10V

 ? 4KV EFT

8. 6 個的 16 位的 PWM 有預分頻器/共享周期調整

 ? PWM 頻率最高 FRC*2 (32MHz)，FRC (16MHz)，FRC/256 (62.5KHz)，FSYSCLK

 ? PWM0 (N/P) 獨立預分頻器死區互補輸出

 ? PWM0A ，PWM0B 共享 PWM0 周期，獨立占空比可設

 ? PWM1 (N/P) 獨立預分頻器死區互補輸出

 ? PWM1A ，PWM1B 共享 PWM1 周期，獨立占空比可設

9. LCD 驅動器

 ? 軟件控制 SC00~07，SC10~17，SC20~21，SC30~37 (最多 26 引腳)

 ? 同時開啟上拉電阻與下拉電阻 1/2 LCD 偏壓

10. LED 驅動 ? LED 保持選項

 ? 支持 COM 死區防閃爍

 ? 8 級亮度選擇 【矩陣 (MX) 模式】

 ? 4Cx12S ~ 8Cx8S 可選，最多 16 引腳，最大 48~64 點 【點陣 (DMX) 模式】

 ? 4Cx4S，5Cx5S，6Cx6S，6Cx7S，7Cx7S，7Cx8S，8Cx8S，最多 9 個引腳，最多 64 個點

11. 12 位 ADC，具有 13 個通道的外部引腳輸入和 2 通道內部參考電壓

 ? 通道可選內部基準電壓源 (VBG):1.18V±1%@VCC=5V~3V，25℃

 ? 通道可選內部參考電壓:Vcc/4

 ? ADC 內部基準電壓可選擇 VCC或 VREF (1.18V/2.0V/2.5V/3.0V)

12. 比較器

 ? 4 組正負端輸入選擇

 ? 帶有 10 位 DAC 輸出，用于比較器負端輸入

 ? DAC 內部基準電壓可選擇 VCC或 VREF (1.18V/2.0V/2.5V/3.0V)

13. 級聯通信接口

 ? 1 組 1 字節級聯緩存器 WG

14. 13 來源，4 中斷優先級

 ? Timer0/Timer1/Timer2/Timer3 中斷

 ? 端口 0 / 端口 1 / 端口 2 / 端口 3 引腳電平變化中斷

 ? LVD 中斷

 ? ADC 中斷

 ? PWM0/1 中斷

 ? WG 中斷

 ? CMP 中斷

 ? CTK 中斷

15. 引腳中斷能將 暫停/停止模式下的 CPU 喚醒

 ? 端口 0 / 端口 1 / 端口 2 / 端口 3 每個引腳可以定義為喚醒和中斷引腳 (通過引腳電平變化)

16. 最大 26 可編程 I/O 引腳

 ? CMOS 推挽輸出

 ? 偽開漏或開漏輸出

 ? 施密特觸發輸入

 ? 引腳上拉與下拉可以使能/禁止

17. 獨立的 RC 振蕩看門狗定時器

 ? 528ms/264ms/132ms/66ms 可選擇的看門狗超時選項

18. 5 種復位

 ? 上電復位

 ? 可選的外部引腳復位

 ? 可選的看門狗復位

 ? 軟件命令復位 ? 可選的低電壓復位

19. 16 級低電壓或高電壓復位 (LVR)

 ? 1.58V / 1.70V / 1.83V / 1.95V / 2.07V / 2.20V / 2.32V / 2.44V / 2.56V / 2.69V / 2.81V / 2.93V /  3.06V / 3.18V / 3.30V / 3.42V (階=0.123V)

20. 15 級低電壓檢測 (LVD)

 ? 1.70V / 1.83V / 1.95V / 2.07V / 2.20V / 2.32V / 2.44V / 2.56V / 2.69V / 2.81V / 2.93V / 3.06V /  3.18V / 3.30V / 3.42V (階=0.123V)

21. 5 種電源工作模式

 ? 快鐘模式/慢鐘模式/空閑模式/暫停模式/停止模式

22. 工作電壓和電流

 ? VCC =1.8V ~ 5.5V

 ? 工作模式 8MHz ，ICC = 3.9mA@5V

 ? 工作模式 16MHz ，ICC = 6mA@5V

 ? 停止模式 ICC =0.6μA@5V (*POR1.64V 永遠開啟)

 ? 暫停模式 ICC = 7.3μA @5V ? 空閑模式 ICC = 11μA @5V

 ? 工作溫度范圍 –40?C ~ +105?C

23. 燒錄接口

 ? 使用 VPP 與 P3.0/P3.1，P0.4/P0.5 引腳進行燒錄

主要應用

電子手寫板

觸摸杯蓋

暖風機

電熱毯

黑頭儀

封裝類型

 ? 28-pin SOP (300mil)

 ? 28-pin QFN (4x4x0.75-0.4 mm)

 ? 24-pin SSOP (150mil)

 ? 24-pin QFN (4x4x0.75-0.5 mm)

 ? 20-pin QFN (3x3x0.75-0.4 mm)
