產品概述

海速芯(十速)TM52eFBF86屬于快速8051架構，與業界標準8051指令集完全兼容，并且比傳統的8051架構快六倍。可用于榨汁機、豆漿機等家用電子產品中。

TM52eFBF86包括64K字節的Flash程序存儲器,4352字節SRAM,低電壓復位(LVR),低電壓檢測(LVD),雙時鐘省電工作模式,實時計時器Timer3,LCD/LED驅動器,9組16位脈沖寬度調制器,45通道的12位模數轉換器(ADC),2組21通道觸摸按鍵,I2C/SPI串口和看門狗定時器(WDT)。

主要功能及特點

基于8051指令流水線結構的8位單片機

—CPU機器周期：2個震蕩周期

FLASH程序存儲器

—64K字節(TM52eFBF86)

—1K字節類EEPROM

—最低擦除100K次

總計4352字節SRAM(IRAM+XRAM)

—256字節IRAM

—4096字節XRAM

I/O引腳

—最大42可編程I/O引腳CMOS推挽輸出

—支持所有的引腳設置為引腳中斷，喚醒在停止/

暫停模式下的CPU

工作電壓:VCC=2.3V~5.5V

5種電源工作模式

—快鐘/慢鐘/空閑/停止/暫停模式

4種系統時鐘類型選擇

—快時鐘使用外部1~16MHz晶體(FXT)

—快時鐘使用內部RC(FRC,18.432MHz)

—慢時鐘使用外部32768Hz晶體(SXT)

—慢時鐘使用內部RC(SRC,80KHz)

—系統時鐘可以通過1/2/4/16選項除頻

14來源,4中斷優先級

—Timer0/Timer1/Timer2/Timer3中斷

—INT0/INT1下降沿/低電平中斷

—端口0/1/2/3/4/5引腳電平變化中斷

—UART0/UART1/UART2TX/RX中斷

—ADC/觸摸鍵中斷,SPI,I2C中斷

—PWM0/PWM1/PWM2/PWM3中斷

3個16位定時器/計數器Timer0/1/2

15位Timer3

9個16位的PWM有周期調整

—PWM0~PWM2具有獨立的周期調整

—PWM30~PWM35具有共享的周期調整

—PWM2帶死區控制

獨立的RC振蕩看門狗定時器

多種通信接口

—3路UARTs接口

—1路SPI接口（主/從）

—1路I2C接口（主/從）

2組21通道觸摸鍵（FTK）

12位ADC

—具有42個通道的外部引腳輸入和

—2通道內部參考電壓:VBG或1/4Vcc

—參考源:VCC或2.5V

LCD控制器/驅動器

—4x20?8x16LCD驅動器

—1/3LCD偏壓

LED控制器/驅動器

—矩陣模式(MX)：8*8，16引腳，最多64點

—點矩陣模式(DMX)：8引腳，最高56點

16 級低電壓檢測

— 4.38V/4.3V/4.14V/4.06V/3.9V/3.82V/3.66V/3.58V/3.42V/3.34V/3.18V/3.1V/2.94V/2.86V/2.7V/2.62V

8級低電壓復位

—3.92V/3.68V/3.44V/3.20V/2.96V/2.72V/2.48V/2.24V

計算模塊

—集成的16位循環冗余校驗功能（CRC）

—16*16位乘法器

—32/1616/16除法器

在板仿真/ICE接口

—P3.0/P3.1,P3.4/P3.5,或P0.2/P0.3引腳

—與ICP編程引腳共享

 ISP功能

—BOOT可選擇5K,7K或noBOOT

—2組起始向量位置可設置

燒錄器接口

—使用P3.0/P3.1引腳

工作溫度范圍

—–40°C~+105°C

主要應用

電陶爐，電磁爐，電飯煲，電飯鍋，電蒸籠，慢燉鍋，

電熱杯，豆漿機，咖啡機，飲水機，榨汁機，電子煙。

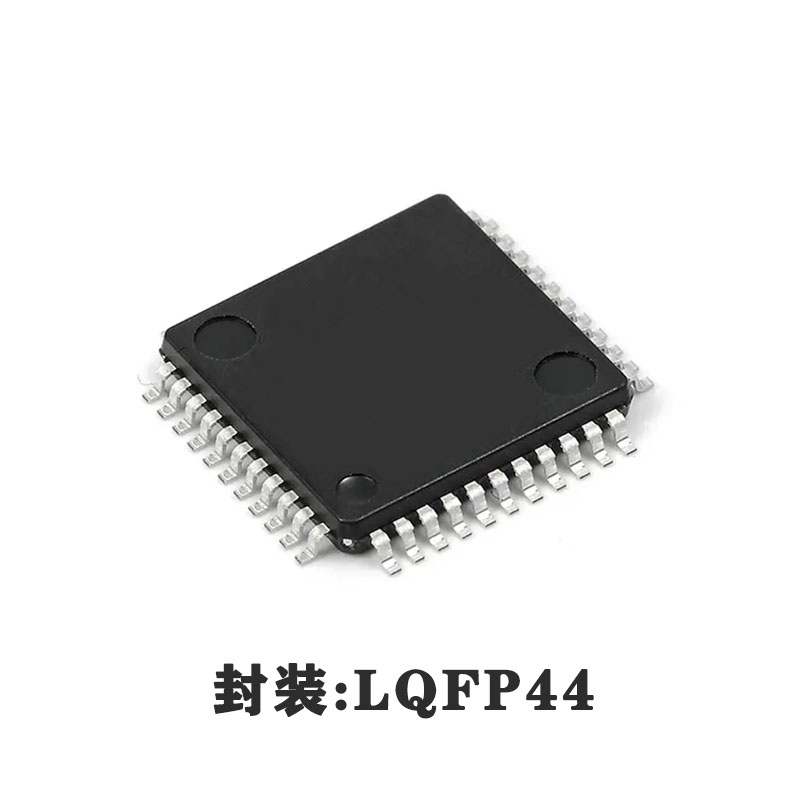

封裝類型

LQFP48

LQFP32

QFN32
