概述

TM52系列E5223是一個新的，快速的8051架構，與業界標準8051指令集完全兼容的8位單片機。并 保持了8051外圍的功能模塊。通常情況下，TM52執行指令，比傳統的8051架構快六倍。

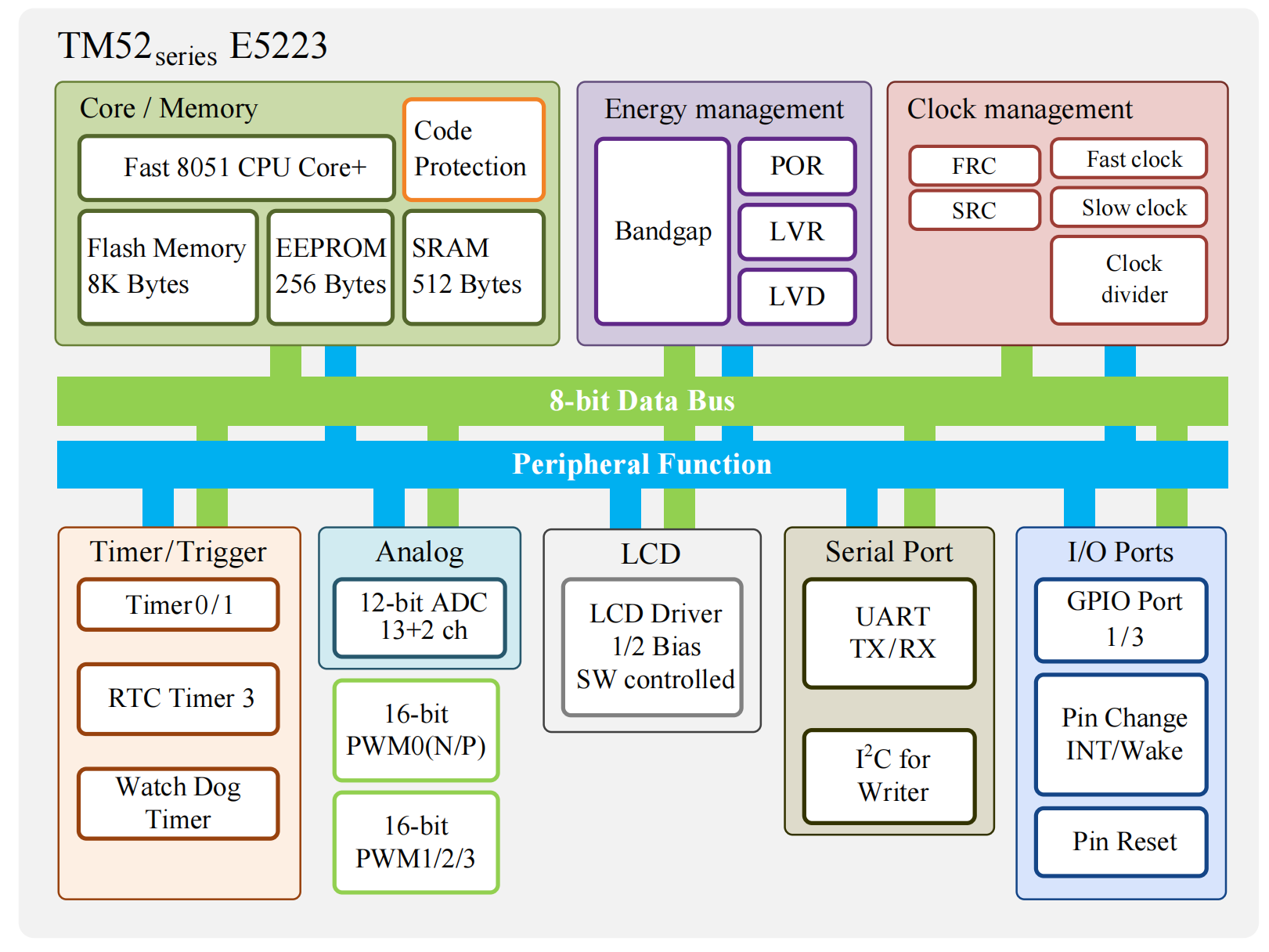

TM52E5223 通過集成多種功能在芯片上,提供更高的性能,更低的成本,能快速進入市場,包括 8K 字節的 MTP 程序存儲器, 512 字節SRAM,低電壓復位(LVR),低電壓檢測(LVD),雙時鐘省電工作 模式,和定時器Timer0/Timer1,實時計時器Timer3, 12位 ADC, 16位脈沖寬度調制器PWM0(N/P),  16位脈沖寬度調制器(PWM1/2/3) 和看門狗定時器(WDT)。它的高可靠性和低功耗的特性,可廣泛 適用于消費電子產品。

主要功能及特點

1. 標準 8051 指令集，快速的機器周期

 ? 指令執行比傳統 8051 快六倍

2. MTP 程序存儲器

 ? TM52E5223 內置 MTP 8K 字節

 ? 程序碼保護功能

 ? 至少 1000 次的擦寫次數

 ? 至少 10 年的數據保存時間

3. EEPROM 256 字節

 ? 至少 3 萬次的擦寫次數（2.5V<VCC<5.5V，-20℃~85℃）

 ? 至少 10 年的數據保存時間

4. 總計 512 字節 SRAM(IRAM+XRAM)

 ? 256 字節 IRAM 在 8051 內部數據存儲器區

 ? 256 字節 XRAM 在 8051 外部數據存儲區

5. 2 種系統時鐘類型選擇

 ? 快時鐘使用內部 RC(FRC, 16.5888 MHz) (trim 7-bit) (5-bit 微調)

 ? 霧化追頻微調 16.5888MHz±1KHz, 108KHz@0.5KHz 微調

 ? 慢時鐘使用內部 RC(SRC, 131 KHz) (trim 5-bit) 誤差 ±2%

 ? 慢時鐘計時使用 SRC, 131 KHz/, 0~40 度誤差(±1.5%)

 ? 系統時鐘可以通過 1/2/4/16 選項除頻

6. 8051 標準定時器 – Timer0/1

 ? 16 位 Timer0，支持 T0O 時鐘輸出供蜂鳴器應用

 ? 16 位 Timer1，支持 T1O 時鐘輸出供蜂鳴器應用

7. 15 位 Timer3 時鐘

 ? 時鐘源可選慢時鐘 (131K/4 = 32K), 0~40 度誤差(±1.5%)

 ? 中斷期可選時鐘除以65536/32768/16384/8192/4096/2048/1024/512 選項

8. UART

 ? 帶UART引腳選擇選項, 波特率時鐘可設定

9. 2 組的 16 位的 PWM

 ? 16-bit PWM0

  -16 位周期/占空比 設置

  -PWM0(N/P) 死區互補, 周期中心對齊 (PPD) 模式

  -頻率最高 FRC*2 or FRC or FRC/256 or SRC

 ? 16-bit PWM1/2/3

  -16 位共享周期, 16 位獨立占空比可設置

  -頻率最高 FRC*2 or FRC or FRC/256 or SRC

 ? 2 組印射輸出

10. LCD 驅動器

 ? 所有 GPIO 皆可設置上拉電阻與下拉電阻 33KΩ@5V, 改真電阻非 MOS 電阻

 ? 上拉電阻與下拉電阻同時開啟為 1/2 LCD 偏壓

 ? 軟件控制 SCOM0~13

11. 11 位 ADC，具有 12 個通道的外部引腳輸入和 內置2 通道

 ? 內置參考源輸出 VCC 或 LDOV: 1.18V

 ? 內基準 VBG 1.18V±1%@VCC=5V~3V, 25℃

 ? 內置 1/4 VCC 參考源

12. 11 來源，4 中斷優先級

 ? Timer0/Timer1/Timer3 中斷

 ? 端口 1 / 端口 3 引腳電平變化中斷

 ? LVD 中斷

 ? ADC 中斷

 ? PWM0/1 中斷

 ? EEP 中斷

 ? UART 中斷

13. 引腳中斷能將 暫停/停止模式下的 CPU 喚醒

 ? 端口 0 /端口 3 每個引腳可以定義為喚醒和中斷引腳 (通過引腳電平變化)

14. 最大 14 可編程 I/O 引腳

 ? CMOS 推挽輸出

 ? 偽開漏或開漏輸出

 ? 施密特觸發輸入

 ? 引腳上拉與下拉可以使能/禁止

 ? 所有引腳對地輸出 40mA@VDD=5V，VOL=0.1VDD

 ? 所有引腳高電平輸出 12mA@VDD=5V，VOH=0.9VDD

 ? 施密特觸發輸入 VITH(0) : VIH 0.7VDD , VIL : 0.3VDD

 ? 施密特觸發輸入 VITH(1) : VIH 0.4VDD , VIL : 0.2VDD (仿真不支援)

15. 獨立的 RC 振蕩看門狗定時器

 ? 480ms/240ms/120ms/60ms 可選擇的看門狗超時選項

16. 5 種復位

 ? 上電復位

 ? 可選的外部引腳復位

 ? 可選的看門狗復位

 ? 軟件命令復位 ? 可選的低電壓復位

17. 16 級低電壓或高電壓復位 (LVR)

 ? 1.6V ~3.5V

18. 15 級低電壓檢測 (LVD)

 ? 1.6V ~ 3.5V

19. 5 種電源工作模式

 ? 快鐘模式/慢鐘模式/空閑模式/暫停模式/停止模式

20. 工作電壓和電流

 ? VCC =2.4V ~ 5.5V(@Fsys = FRC/1=16.5888MHz)

 ? VCC =1.8V ~ 5.5V(@Fsys <= FRC/2=8.2944MHz)

 ? 工作模式 8.2944MHz ,ICC = 4mA@5V

 ? 工作模式 16.5888MHz ,ICC = 6mA@5V

 ? ICC = 4.3μA @暫停模式，PWRSAV=1，VCC=3V

 ? ICC = 6μA @空閑模式，PWRSAV=1，VCC=3V

 ? 工作溫度范圍 –40?C ~ +105?C

21. 燒錄接口

 ? 使用 VPP 與 P3.0/P3.1 引腳進行燒錄

 ? 量產燒錄器支持 P3.0/P3.1

主要應用

電子手寫板

觸摸杯蓋

暖風機

電熱毯

黑頭儀

封裝類型

 ? 8-pin SOP (150mil)

 ? 14-pin SSOP (150mil)

 ? 16-pin SSOP (150mil)
