產品概述

海速芯(十速)TM52系列8位單片機，主要用于家用電器、消費電子等產品中，是長龍鑫所有自研芯片中銷量比較高的一款。

TM52FBF74是52系列中一個新的，快速的8051架構，擁有8051外圍功能模塊，執行指令比傳統的8051架構快六倍。

其包括8K/16K字節的Flash程序存儲器，128字節的EEPROM數據存儲器，512字節SRAM，低電壓復位(LVR)，低電壓檢測(LVD)，雙時鐘省電工作模式，3組16位脈沖寬度調制器，24通道的12位模數轉換器(ADC)，I²C串口和看門狗定時器(WDT)。

主要功能及特點

1.標準8051指令集，快速的機器周期

指令執行比傳統8051快六倍

2.FLASH程序存儲器

16K字節閃存程序存儲器(TM52FBF74)

支持ICP(在線編程)或ISP(在系統編程)的閃存程序碼

在IAP(在應用編程)模式可以作為EEPROM，以字節的方式存取

程序碼保護功能

內建IAP防死機看門狗模式

至少1萬次的擦寫次數

至少10年的數據保存時間

3.128字節EEPROM數據存儲器

至少5萬次的擦寫次數

至少10年的數據保存時間

4.總計512字節SRAM(IRAM+XRAM)

256字節IRAM在8051內部數據存儲器區

256字節XRAM在8051外部數據存儲區(由MOVX指令存取)

5.4種系統時鐘類型選擇

快時鐘使用外部1~18MHz晶體(FXT)

快時鐘使用內部RC(FRC，18.432MHz)

慢時鐘使用外部32768Hz晶體(SXT)

慢時鐘使用內部RC(SRC，130KHz)

系統時鐘可以通過1/2/4/16選項除頻

6.8051標準定時器–Timer0/1/2

16位Timer0，支持T0O時鐘輸出供蜂鳴器應用

16位Timer1

16位Timer2，支持T2O時鐘輸出供蜂鳴器應用

7.15位Timer3

時鐘源為慢時鐘或FRC/512

中斷期可選時鐘除以32768/16384/8192/4096/2048/1024/512/256選項

8.UARTs

UART1，8051標準UART

UART2，第二組額外UART，僅支持模式1和模式3

帶UART引腳選擇選項

9.3個獨立的16位的PWM有預分頻器/周期調整

具有PWM0/PWM1/PWM2中斷

10.I2C接口（主/從）

11.12位ADC，具有22個通道的外部引腳輸入和2通道內部參考電壓

通道內部參考電壓源(VBG):1.20V@VCC=5V~2.5V，25℃

通道內部參考電壓源:1/4VCC

ADC基準電壓源:2.5V/VCC

12.LCD控制器/驅動器

軟件控制COM00~07，COM10~17，COM20~25，COM30~37(最多30引腳)

1/2LCD偏壓

13.LED控制器/驅動器

支持COM死區防閃爍

支持暫停功能

支持亮度均勻/增強模式

【正反掃模式（BiD）】

4Cx6S，10引腳，最多48點

三組8段亮度可調

【點矩陣模式（DMX）】

l8Cx8S、9引腳，最高64點

8段亮度可調

14.13來源，4中斷優先級

Timer0/Timer1/Timer2/Timer3中斷

INT0/INT1下降沿/低電平中斷

端口0/1/2/3引腳電平變化從暫停/停止模式喚醒中斷

UART1/UART2TX/RX中斷

LVD中斷

lADC中斷

I²C中斷

中斷

PWM0/PWM1/PWM2中斷

15.引腳中斷能將暫停/停止模式下的CPU喚醒

P3.2/P3.3(INT0/INT1)中斷和喚醒

每個引腳可以定義為喚醒中斷引腳（通過引腳電平變化）

16.最大30可編程I/O引腳

CMOS推挽輸出

開漏輸出

施密特觸發輸入

引腳上拉/下拉可以使能/禁止

所有引腳均具有高灌電流（70mA@VCC=5V，VOL=0.1VCC）

17.獨立的RC振蕩看門狗定時器

240ms/120ms/60ms/30ms可選擇的看門狗超時選項

18.5種復位

上電復位

可選的外部引腳復位

可選的看門狗復位

軟件命令復位

可選的低電壓復位

19.16級低電壓復位

4.15V/4.01V/3.87V/3.73V/3.59V/3.45V/3.31V/3.17V/3.03V/2.89V/2.75V/2.61V/2.47V/2.33V/2.19V/2.05V

20.16級低電壓檢測

4.15V/4.01V/3.87V/3.73V/3.59V/3.45V/3.31V/3.17V/3.03V/2.89V/2.75V/2.61V/2.47V/2.33V/2.19V/2.05V

21.5種電源工作模式

l快鐘模式/慢鐘模式/空閑模式/暫停模式/停止模式

22.集成的16位循環冗余校驗功能

23.乘法與除法

8位乘法器和除法器（標準8051）

16位乘法器和除法器

32位÷16位除法器

24.在板仿真/ICE接口

使用P3.0/P3.1引腳或P0.0/P0.1引腳

與ICP編程引腳共享

25.工作電壓

VCC=2.2V~5.5V@FSYSCLK=18.432MHz(-40℃~+105℃)

ICC=0.1μA@停止模式，PWRSAV=1，VCC=3V

ICC=5.5μA@暫停模式，PWRSAV=1，VCC=3V

ICC=16μA@空閑模式，PWRSAV=1，VCC=3V

工作溫度范圍

–40℃~+105℃

主要應用

LCD/LED鬧鐘，電陶爐，電磁爐，電飯煲，

電飯鍋，電蒸籠，慢燉鍋，電熱杯，豆?jié){機，

咖啡機，飲水機，榨汁機，電子煙。

封裝類型

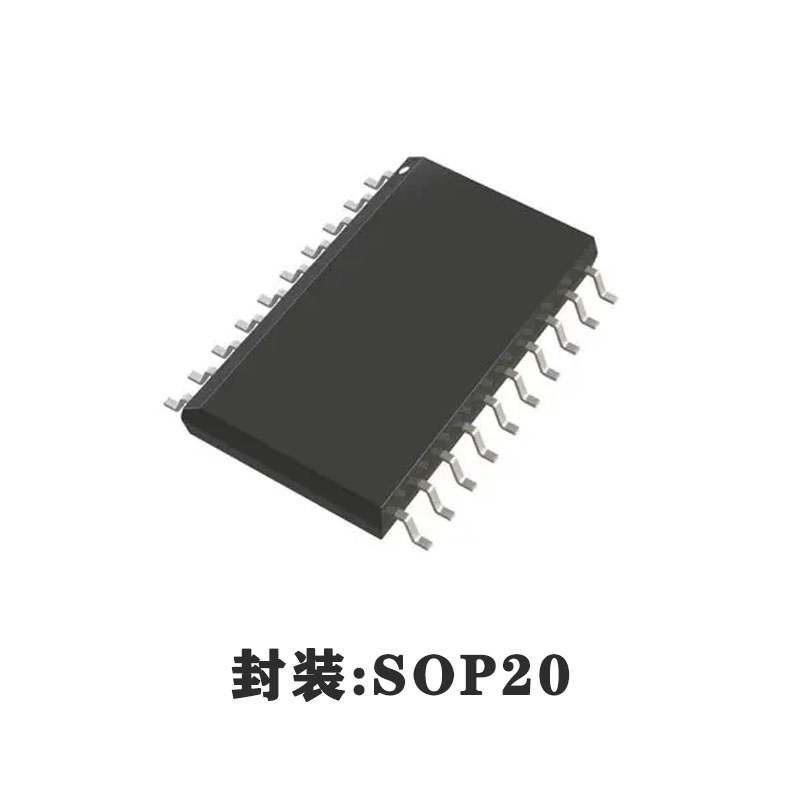

20-pin TSSOP (173 mil)
