方案背景

  在當今快節奏的生活中，電子煙逐漸成為許多煙民的首選，因其能夠提供類似傳統煙草的體驗，同時又減少了對健康的危害。電子煙作為一種模仿卷煙的電子產品，利用煙油、加熱系統、電源和過濾嘴等部分進行加熱霧化，從而產生特定氣味的氣溶膠，給用戶帶來提神、滿足煙癮的愉悅感。然而，隨著市場需求的不斷擴大，如何提供高性價比且性能卓越的電子煙產品成為了眾多企業面臨的挑戰。

工作原理

     長龍鑫公司深諳此道，推出了以海速芯（十速） TM56F1552為核心的十速電子煙方案，旨在為客戶提供全面、高效的電子煙解決方案。該方案采用高性能微控制器（MCU）與簡單的外部元件組合而成，確保了在性能與成本之間的最佳平衡。

主控性能

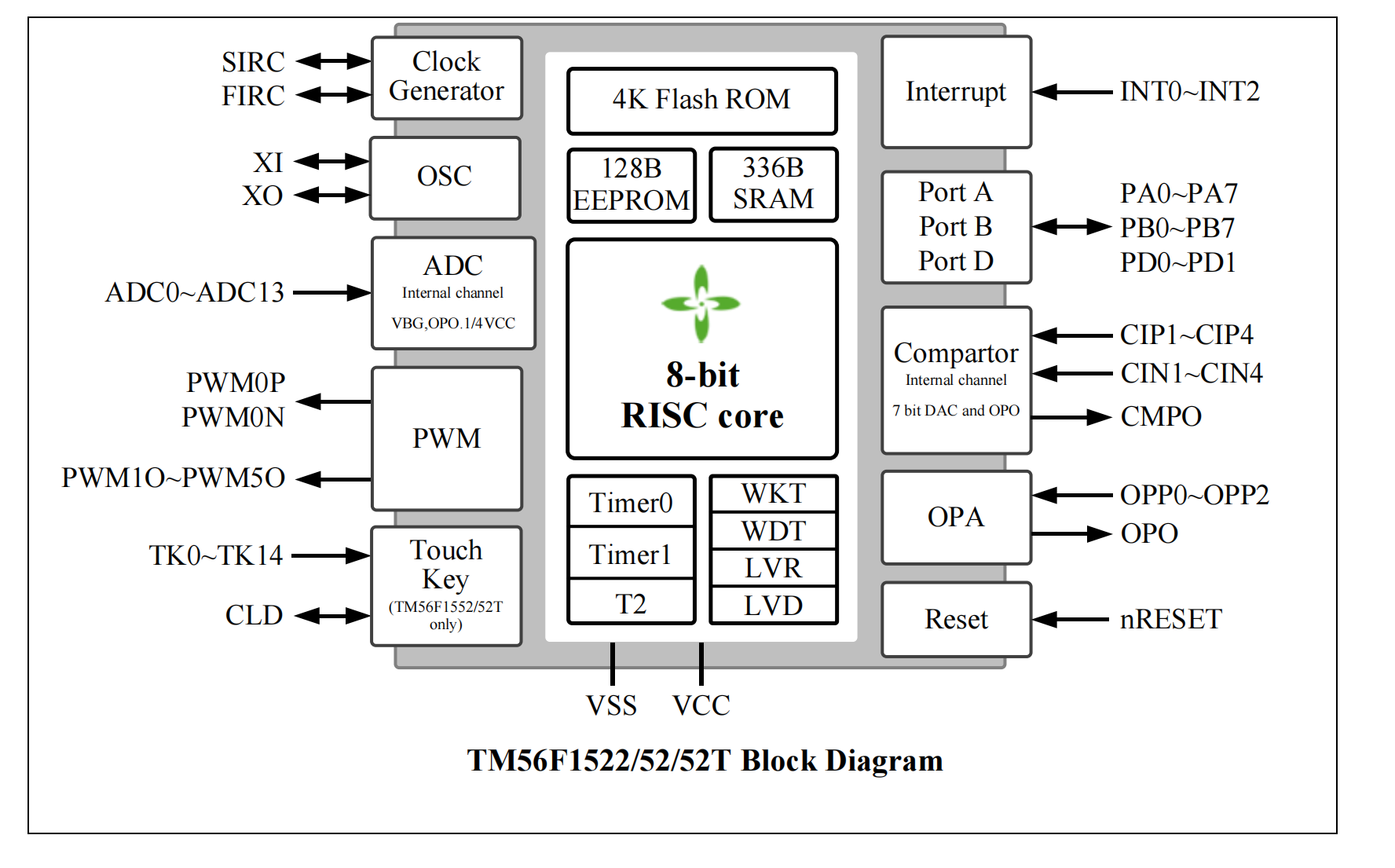

    TM56F1522是海速芯（十速）推出的一款精簡指令集、架構簡單易學、成本效益極富競爭力的性價比芯片，EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。TM56F1522是一顆內置4K x 16bit的FLASH、128byte的EEPROM、12bit的ADC、OPA運放和比較器的8位單片機，外圍電路簡單，集成度高，可靠性強；便的開發工具，可以快速完成產品開發并導入量產。

1. ROM: 4K x 16 bits FLASH

2. EEPROM: 128 x 8 位

3. RAM: 336x 8 位

4. 6 個 16 位 PWMs

5. 12 位 ADC ， 14 個外部輸入通道和 3 個內部電壓通道

     三個內部電壓通道: VBG, 1/4VCC, OPO

     ADC 參考電壓: VCC或 VBG (2.48V)

6. OPA 和比較器

     OPA x 1

     比較器 x 1

        - 帶 7 位 DAC 輸入

        - DAC 參考電壓可選擇 VCC或 VBG (1.20V, 2.48V )

7.  低電壓復位 (LVR) / 低電壓檢測 (LVD)

      16-級低電壓復位: 2.05V ~ 4.15V, 可以選擇被關閉

      15 級低電壓檢測: 2.20V ~ 4.15V, 可以選擇被關閉

8. 工作電壓

     Fsys= 16 MHz, 1.9V~5.5V @LVR 關閉/ 25?C. 建議 LVR ≥ 2.20V 在 -40?C 至+105?C

    注意：上電 VCC必須超過 POR 1.95V 和所選的 LVR 電平以上，請參閱 “電氣特性圖” 避免進入 ROM 死區。

9. 工作溫度范圍: -40°C to + 105°C

10. I/O 端口:

     最多 18 個可編程 I/O 引腳

        - 開漏輸出

        - CMOS 推挽輸出

        - 施密特觸發器輸入，帶上拉/下拉電阻選項

        - 所有 I/O 具備高灌電流

        - 1/2 VCC (1/2 偏壓) 輸出

11. 編程連接支持 4 線（ICP）或 7 線刻錄

12. 片上調試/ICE 接口

     使用 PB0/PB3 引腳

13. 封裝類型:

     ? 16-pin QFN (3*3*0.75 - 0.5mm)

     ? 20-pin QFN (3x3x0.75-0.4 mm) (L=0.25 mm)

方案選型表
