概述

TM56M152A是一款精簡指令集、架構簡單易學、成本效益極富競爭力、C語言開發可以多次燒寫IC性價比、EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。

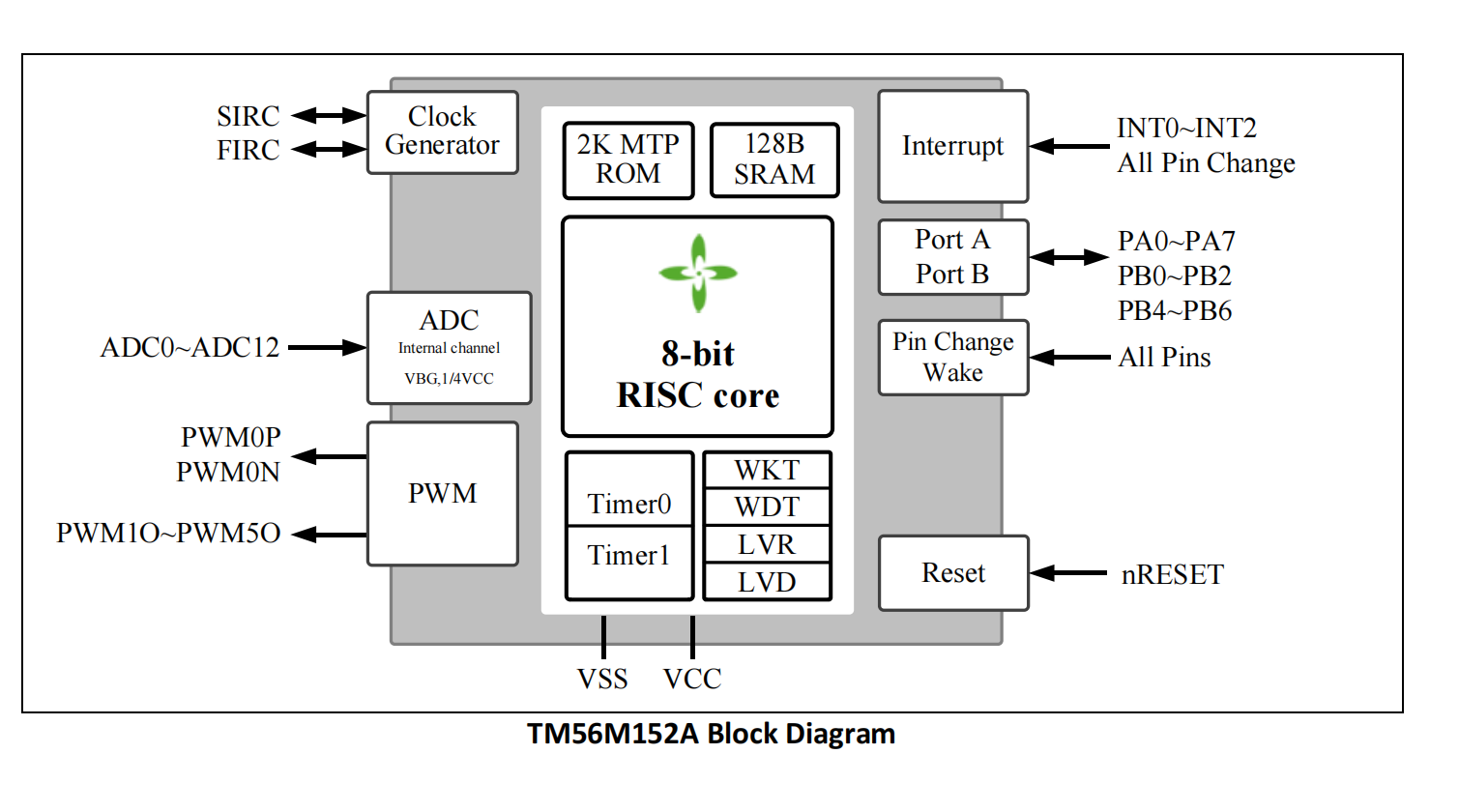

主要功能及特點

1. ROM: 2K x 16 bits MTP

2. RAM: 128 x 8 位

3. 堆棧: 8 級

4. 系統時鐘類型選擇:

    ? 內部 RC 快時鐘: (FIRC, 16 MHz)

    ? 內部 RC 慢時鐘: (SIRC, 93 KHz@VCC=5V)

5. 系統時鐘預分頻器:

    ? 系統時鐘可以 1/2/4/8 分頻選項

6. 省電工作模式

    ? 快速模式: 慢時鐘使能，CPU 在快時鐘下保持運行

    ? 慢速模式: 快時鐘可以關閉或使能，CPU 在慢時鐘下保持運行

    ? 空閑模式: 快時鐘和 CPU 停止。慢時鐘或 WKT 保持運行

    ? 停止模式: 所有時鐘停止，WKT 停止運行

7. 2 個獨立定時器

    ? Timer0 - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 計數器 / 中斷 / 停止功能

        ? Timer1 - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 中斷 / 停止功能 - 溢出和翻轉輸出

8. 中斷

    ? 三個外部中斷引腳 - 1 個引腳為下降沿喚醒觸發并中斷 - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? Timer0 / Timer1 / WKT 中斷

    ? ADC 中斷

    ? PWM 中斷

    ? LVD 中斷

    ? 所有端口引腳變化喚醒中斷

9. 喚醒定時器 (WKT)

    ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調節的中斷時間

            - 11ms / 23ms / 46ms / 91ms @Vcc=5V

10. 看門狗定時器 (WDT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調的復位時間 - 91 ms / 183 ms / 732 ms / 1463ms @Vcc=5V

     ? 在停止模式下可以關閉 / 使能看門狗定時器

11. 6 個 16 位 PWMs

     ? 6 個單獨的工作占空比可調，共享的周期可調

    ? PWM 時鐘源: 系統時鐘 (Fsys), FIRC/256, FIRC (16 MHz), FIRC*2 (32 MHz)

     ? PWM0 支持互補輸出 (PWM0P, PWM0N)

     ? PWM0 輸出, 非重疊時間可調: (0~15)*(PWMCLK)

     ? PWM0N/0P/1/2/3/5 只有一個輸出

12. 12 位 ADC ， 13 個外部輸入通道和 2 個內部電壓通道

     ? 2 個內部電壓通道: VBG, 1/4VCC

    ? ADC 參考電壓: VCC, VBG (1.2V), VBG (2.48V) and VBG (2V)

13. 復位源

    ? 上電復位

     ? 看門狗復位

     ? 低電壓復位

     ? 外部引腳復位

14. 低電壓復位 (LVR) / 低電壓檢測 (LVD)

      ? 15 級低電壓復位: 1.73V ~ 3.5V, 可以選擇關閉

     ? 15 級低電壓檢測: 1.73V ~ 3.5V, 可以選擇關閉

15. 工作電壓

     ? Fsys= 16 MHz, LVR~5.5V. 建議 LVR ≥ 2.30V

       ? Fsys= 8 MHz, PWMCKS=FIRC*1, LVR~5.5V. 建議 LVR ≥ 1.55V 注意：參見“電氣特性曲線圖”

16. 工作溫度范圍: -40°C to + 105°C

17. 讀表取指令：16 位 ROM 數據查表

18. 集成的 16 位循環冗余校驗 (CRC) 功能

19. 指令集: 39 條指令 20. I/O 端口:

     ? 最多 14 個可編程 I/O 引腳 - 開漏輸出

            - CMOS 推挽輸出

            - 施密特觸發器輸入，帶上拉電阻選項

            - 除 PA7 外, 所有 I/O 具備高灌電流

    ? 所有引腳變化喚醒(下降邊緣和上升邊緣觸發)和中斷

21. 支持 5 線(ICP)或 7 線燒錄

22. RDCTL: 程序 ROM 的讀信號延遲控制

    ? 用戶必須將該寄存器切換到“4ns”，以提高最低工作電壓的性能

23. Trimmed VBG1.2V/2V

     ? 用戶可以將 BG2TRIM 移動到 BGTRIM，獲得精確的 2V VBG.

24. ATD: 自動瞬變檢測以增強慢速模式下的功耗性能

主要應用

個人護理

小家電

電子煙等

封裝類型:

     ? 8-pin SOP (150 mil)

     ? 14-pin SOP (150 mil)

     ? 10-pin MSOP (118 mil)

     ? 16-pin SOP (150 mil)

     ? 16-pin QFN (3*3*0.75 - 0.5mm)

     ? 10-pin DFN (3*3*0.75 - 0.5mm)
