AiP8181是一款廣泛應用于電池監控、電源管理、過流檢測等領域的寬帶寬、零漂移、雙向電流檢測放大器。AiP8181由2.7V～5.5V的單電源供電，單通道最大靜態電流為260μA，可在-0.2V～30V共模電壓下感應分流電阻器上的電壓降，同時集成可變電阻器增益網絡，具有20 V/V、50 V/V、100 V/V與200 V/V的固定增益器件選項，可兼容INA181，使得AiP8181能夠適應不同場景的電池監控、電源管理、過流保護等需求，提供穩定可靠的服務性能。
Product characteristics
產品特點
● 輸出軌到軌
● 低功耗：260μA/通道
● 高帶寬：350kHz
● 低輸入失調電壓：
- ±150μV（最大值），VCM=0V
- ±500μV（最大值），VCM=12V
● 高穩定精度：
- 增益誤差：±1%（最大值）
- 失調漂移：1μV/℃（最大值）
- 增益漂移：20ppm/℃（最大值）
● 可調節輸出電壓增益：
- 20V/V
- 50V/V
- 100V/V
- 200V/V
● 單電源供電范圍：2.7V～5.5V
● 封裝形式：SOT23-6

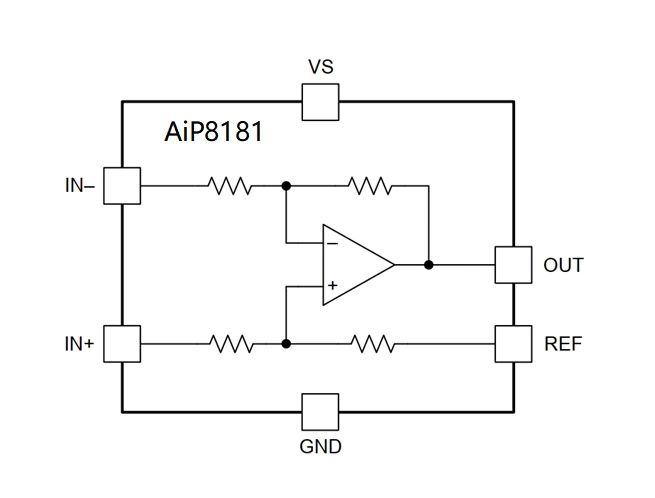

Functional block diagram
功能框圖
Pin arrangement diagram
引腳排列圖

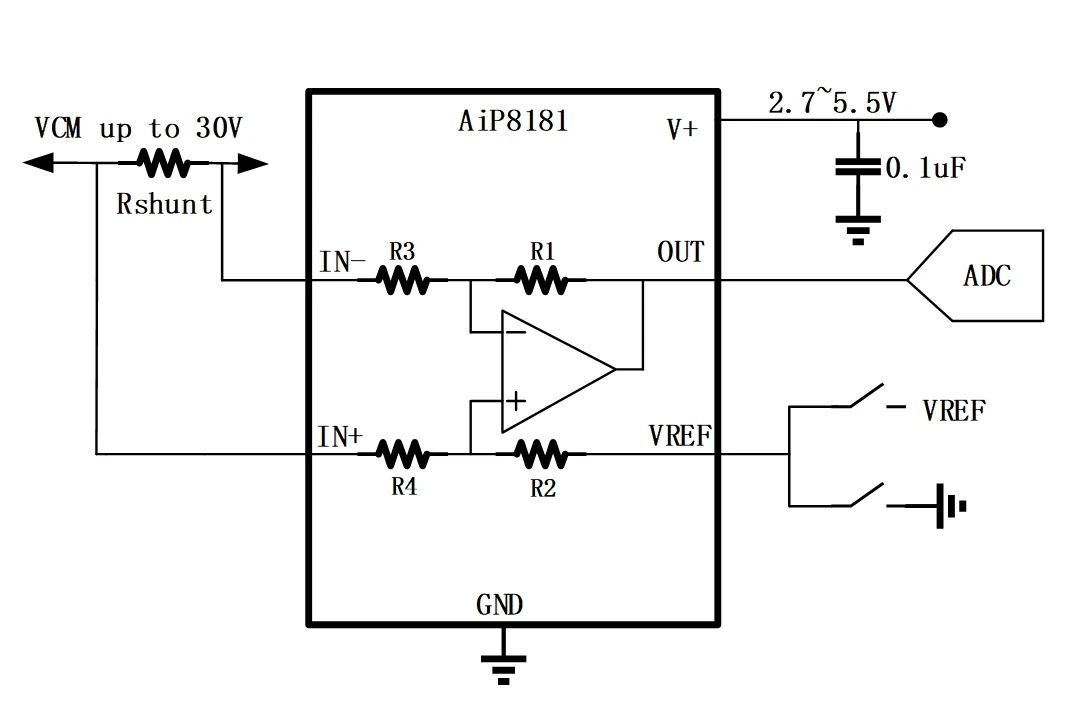

Typical application diagram
典型應用圖

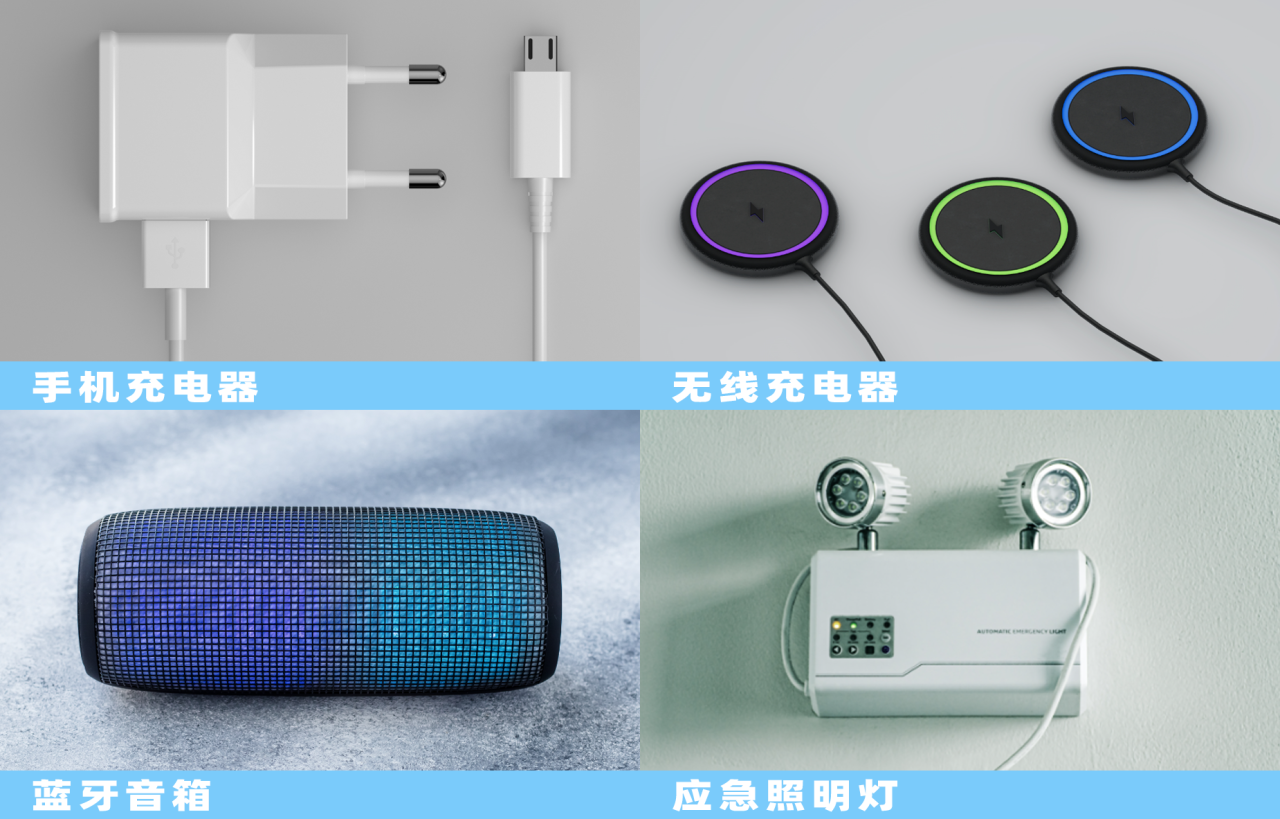

Application field
應用領域
Conclusion
結語
AiP8181憑借其寬帶寬、零漂移、低功耗和廣泛的共模電壓范圍，成為電池監控、電源管理和過流檢測等應用的理想選擇。其集成的可變電阻器增益網絡和多種固定增益選項，可兼容INA181，使其在多種場景下提供穩定可靠的性能，滿足不同需求。
如需了解更多產品資訊，請聯系我們長龍鑫。
【中微愛芯電流檢測放大產品線】
