概述

TM56F6922是一款精簡指令集、架構簡單易學、成本效益極富競爭力、C語言開發可以多次燒寫IC性價比、EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。

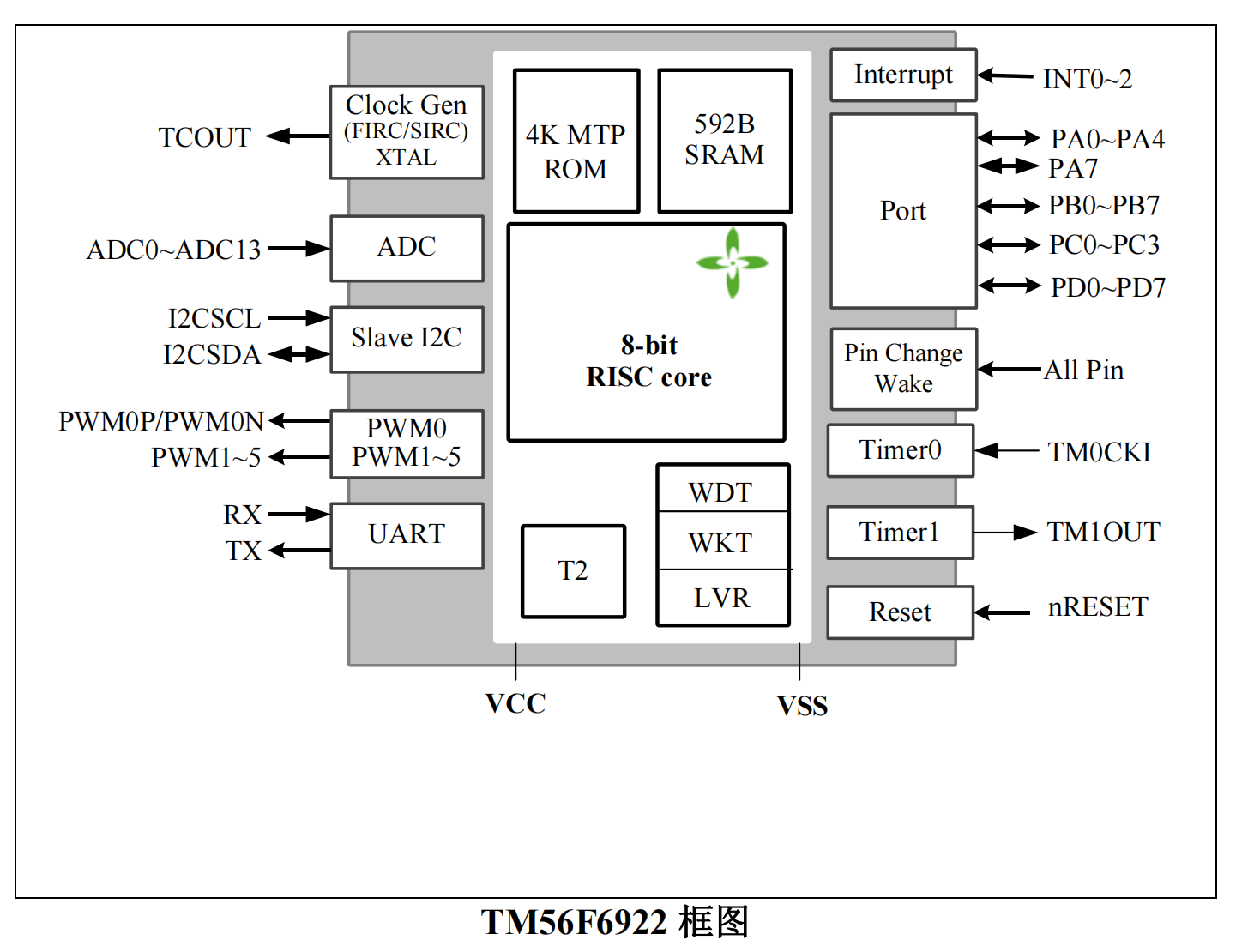

主要功能及特點

1. ROM: 4K x 16 bits FLASH

2. EEPROM: 256 x 8 位

3. RAM: 592 x 8 位

4. 堆棧: 8 級

5. 系統時鐘類型選擇:

    ?     Fast-clock 外部快時鐘:

            -  內部 RC 快時鐘: 最大. 18.432 MHz (可以校準)

            -  FXT (Fast 晶振): 1M~18MHz

    ?     Slow-clock

            -  SIRC 內部 RC 慢時鐘: 50 KHz 或 60KHz @VCC=5V

         -  SXT 外部慢時鐘: 32.768KHz

6. 系統時鐘預分頻器:

    ? 系統時鐘可以 1/2/4/8 分頻選項

7. 雙系統時鐘:

    ? FIRC+SIRC

    ? FIRC+SXT

    ? FXT+SIRC

8. 省電工作模式

    ? 快速模式: 慢時鐘使能，CPU 在快時鐘下保持運行

    ? 慢速模式: 快時鐘可以關閉或使能，CPU 在慢時鐘下保持運行

    ? 空閑模式: 快時鐘和 CPU 停止。慢時鐘，T2 和 WKT 保持運行

    ? 停止模式: 所有時鐘停止，T2 和 WKT 停止運行

9. 3 個獨立定時器

    ? Timer0

        - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 計數器 / 中斷 / 停止功能

    ? Timer1

        - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 中斷 / 停止功能

        - 溢出和翻轉輸出

    ? T2

        - 15 位定時器，帶有 4 個中斷間隔時間選項

      - 空閑模式喚醒定時器或用作一個簡單的 15 位時基

      - 時鐘源: 慢時鐘，Fsys/128 或 FIRC/512 (16 MHz/512)

10. 中斷

    ? 三個外部中斷引腳

            - 1 個引腳為下降沿喚醒觸發并中斷

            - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? Timer0 / Timer1 / T2 / WKT 中斷

    ? ADC 中斷

    ? I2C中斷

    ? UART 中斷

    ? LVD 中斷

    ? 全部端口引腳改變喚醒中斷

    ? EEPROM 中斷

11. 喚醒定時器 (WKT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調節的中斷時間

            -20.5 ms/41 ms/82 ms/164 ms

12. 看門狗定時器 (WDT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調的復位時間

        - 164ms/328ms/655ms/1311ms

     ? 在停止模式下可以關閉 / 使能看門狗定時器

13. PWM

     ? PWM0 :

        ? 16 位 占空比可調，共享的周期可調

        ? PWM0 時鐘源: 系統時鐘源或 FIRC/256 或 FIRC 或 FIRC*2

        ? PWM0 有 4 種輸出模式

        ? 互補的 PWM0 輸出(PWM0P, PWM0N)

        ? 非重疊時間持續時間可調。(0 ~ 15 PWM CLK)

     ? PWM1~5:

        ? 16 位 占空比可調，共享的周期可調 (與 PWM0 共享)

        ? 時鐘脈 (與 PWM0 共享)

14. 12 位 ADC ，26 個外部輸入通道和 1 個內部電壓通道

     ? 內部參考電壓:VBG 1.18V±1% @VCC=5V~2.5V, 25℃

     ? 內部參考電壓:1/4VCC

     ? ADC 參考電壓:VCC, VBG

15. UART Interface

     ? 7/8/9 位模式 TX/RX 可選

     ? 通過選擇合適的振蕩頻率和波特率時鐘分頻，支持的波特率范圍為 9600bps ~ 115200bps

     ? 校驗位自動生成和檢測

     ? 檢測溢出、幀錯誤和校驗錯誤

16. 復位源

     ? 上電復位

     ? 看門狗復位

     ? 低電壓復位

     ? 外部引腳復位

17. 低電壓復位 (LVR) / 低電壓檢測 (LVD)

     ? 16 級低電壓復位: 1.6V ~ 3.4V

     ? 16 級低電壓檢測: 1.7V ~ 3.4V

18. 支持所有引腳變化喚醒(上升沿和下降沿觸發)

19. 工作電壓

      ? Fsys= 1 MHz, LVR ~5.5V

      ? Fsys=18.432 MHz, 2.5~5.5V

    注意：上電 VCC 必須超過 POR 1.6V 和所選的 LVR 電平以上，請參閱 “電氣特性圖” 避免進入 ROM 死區

20. 工作溫度范圍: -40°C to + 105°C

21. 讀表取指令：16 位 ROM 數據查表

22. 集成的 16 位循環冗余校驗 (CRC) 功能

23. 指令集: 43 條指令

24. I/O 端口:

     ? 最多 26 個可編程 I/O 引腳

   - 開漏輸出 - CMOS 推挽輸出

   - 施密特觸發器輸入，帶上拉電阻選項

     ? 支持高灌電流模式 : 70mA @VCC=5V, VOL=0.5V; 140mA@VCC=5V, VOL=1.2V

     ? 支持恒流驅動模式: 19mA@VCC=5V,VOH=2.5V~3.8V

25. 內置 1/2 偏壓軟件 LCD 顯示 (4 COM)

26. 編程連接支持 5 線（ICP）或 5 線刻錄

27. RDCTL: 程序 ROM 的讀信號延遲控制

     ? 用戶必須將該寄存器切換到“4ns”，以提高最低工作電壓的性能

主要應用

個人護理

小家電

電子煙等

封裝類型:

SOP-28/SSOP-28/SSOP-24/TSSOP-20
