概述

TM56E6422是一款精簡指令集、架構簡單易學、成本效益極富競爭力、C語言開發可以多次燒寫IC性價比、EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。

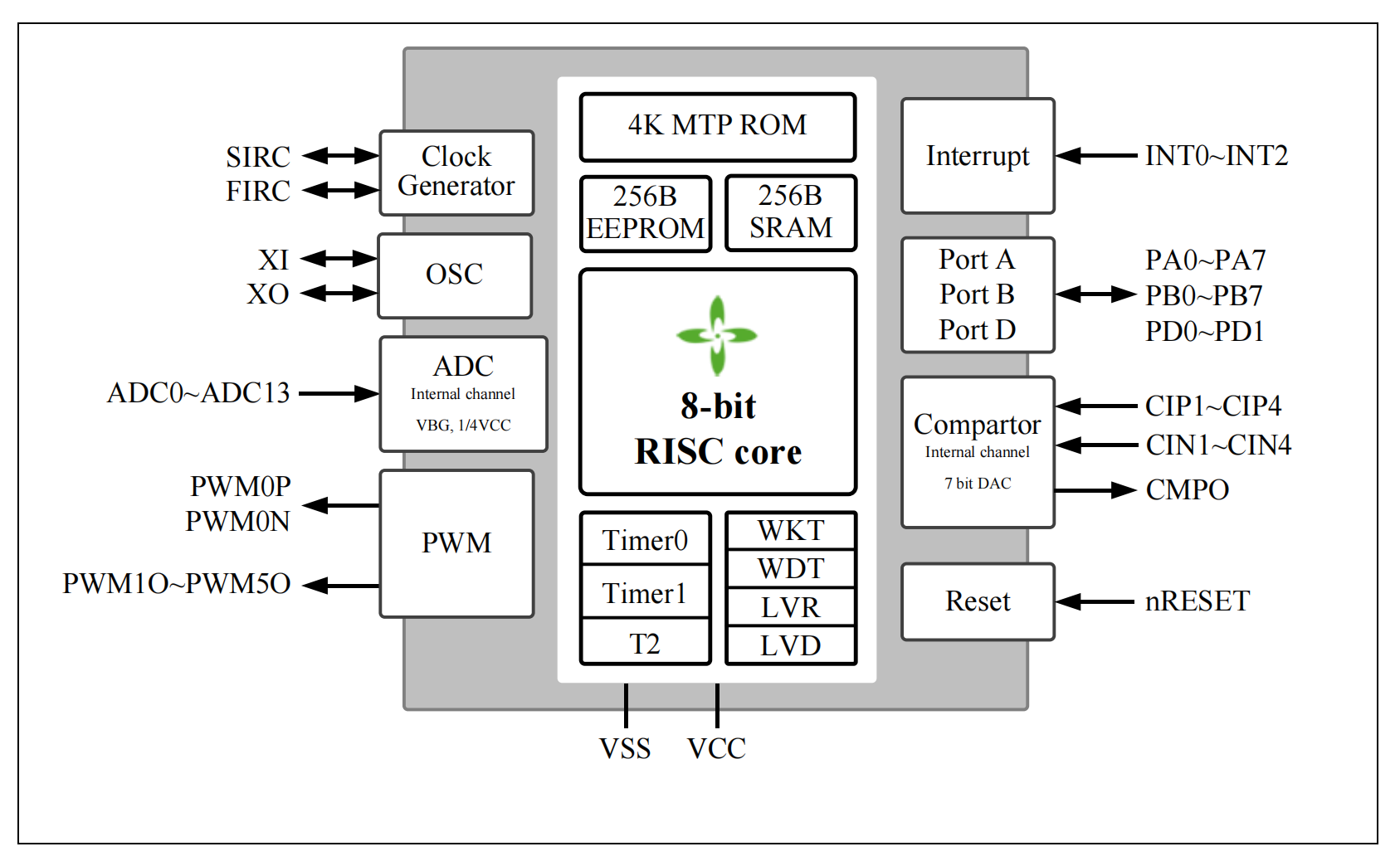

主要功能及特點

1. ROM: 4K x 16 bits MTP

2. EEPROM: 256 x 8 位

3. RAM: 256 x 8 位

4. 堆棧: 8 級

5. 系統時鐘類型選擇:

    ? 外部快時鐘： 1~20 MHz 晶振 (FXT)

    ? 內部 RC 快時鐘: (FIRC, 16 MHz)

    ? 外部慢時鐘: 32768 Hz 晶振 (SXT)

    ? 內部 RC 慢時鐘(SIRC, 65.5 KHz@VCC=5V)

        6. 系統時鐘預分頻器:

    ? 系統時鐘可以 1/2/4/8 分頻選項

7. 省電工作模式

    ? 快速模式: 慢時鐘使能，CPU 在快時鐘下保持運行

    ? 慢速模式: 快時鐘可以關閉或使能，CPU 在慢時鐘下保持運行

    ? 空閑模式: 快時鐘和 CPU 停止。慢時鐘，T2 和 WKT 保持運行

    ? 停止模式: 所有時鐘停止，T2 和 WKT 停止運行

8. 3 個獨立定時器

    ? Timer0

        - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 計數器 / 中斷 / 停止功能

    ? Timer1

        - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 中斷 / 停止功能

        - 溢出和翻轉輸出

    ? T2

        - 15 位定時器，帶有 4 個中斷間隔時間選項

      - 空閑模式喚醒定時器或用作一個簡單的 15 位時基

      - 時鐘源: 慢時鐘，Fsys/128 或 FIRC/512 (16 MHz/512)

9. 中斷

    ? 三個外部中斷引腳 - 1 個引腳為下降沿喚醒觸發并中斷 - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? 三個外部中斷引腳

        - 1 個引腳為下降沿喚醒觸發并中斷

        - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? Timer0 / Timer1 / T2 / WKT 中斷

    ? ADC 中斷

    ? 比較器中斷

    ? PWM 中斷

    ? LVD 中斷

    ? 全部端口引腳改變喚醒中斷

    ? EEPROM 中斷

10. 喚醒定時器 (WKT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調節的中斷時間

            - 15.6 ms / 31.3 ms / 62.5 ms / 125 ms @VCC=5V

11. 看門狗定時器 (WDT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調的復位時間

        - 125 ms / 250 ms / 1001 ms / 2001 ms @VCC=5V

     ? 在停止模式下可以關閉 / 使能看門狗定時器

12. 6 個 16 位 PWMs

     ? 6 個單獨的工作占空比可調，共享的周期可調

    ? PWM 時鐘源: 系統時鐘 (Fsys),FIRC/256， FIRC (16 MHz), FIRC*2 (32 MHz)

    ? PWM0 支持互補輸出 (PWM0P, PWM0N)

    ? PWM0 輸出, 死區(非重疊)時間可調: (0~15)*(PWMCLK)

    ? PWM0N/0P/1/2/3/4/5 有兩個輸出

    ? 半橋相控輸出

13. 12 位 ADC ， 14 個外部輸入通道和 3 個內部電壓通道

     ? 兩個內部電壓通道: VBG, 1/4VCC

     ? ADC 參考電壓: VCC, VBG (1.2V), VBG (2.48V) and VBG (2V)

     ? PWM 觸發 ADC

14. 比較器

     ? 比較器 x 1

        - 帶 7 位 DAC input

        - DAC 參考電壓可選擇 VCC或 VBG (1.20V or 2.48V)

15. 復位源

     ? 上電復位

     ? 看門狗復位

     ? 低電壓復位

     ? 外部引腳復位

16. 低電壓復位 (LVR) / 低電壓檢測 (LVD)

     ? 15 級低電壓復位: 1.73V ~ 3.5V, 可以選擇關閉

     ? 15 級低電壓檢測: 1.73V ~ 3.5V, 可以選擇關閉

17. 工作電壓

     ? Fsys= 16 MHz, PWMCKS=FIRC*1, LVR~5.5V. 建議 LVR ≥ 2.30V

     ? Fsys= 8 MHz, PWMCKS=FIRC*1, LVR~5.5V. 建議 LVR ≥ 1.6V

        注意：參見“電氣特性曲線圖”.

18. 工作溫度范圍: -40°C to + 105°C

19. 讀表取指令：16 位 ROM 數據查表

20. 集成的 16 位循環冗余校驗 (CRC) 功能

21. 指令集: 39 條指令

22. I/O 端口:

     ? 最多 18 個可編程 I/O 引腳

            - 開漏輸出 - CMOS 推挽輸出

            - 施密特觸發器輸入，帶上拉/下拉電阻選項(PA7 沒有下拉電阻)

            - 除了 PA7 之外所有 I/O 具備高灌電流

            - 1/2 VCC (1/2 偏壓) 輸出(除了 PA7 之外)

     ? 所有引腳變化喚醒(下降邊緣和上升邊緣觸發)

23. 編程連接支持 5 線（ICP）或 6 線刻錄

24. RDCTL: 程序 ROM 的讀信號延遲控制

     ? 用戶必須將該寄存器切換到“4ns”，以提高最低工作電壓的性能

25. Trimmed VBG1.2V/2V

     ? 用戶可以將 BG2TRIM 移動到 BGTRIM，獲得精確的 2V VBG.

26. ATD: 自動瞬態檢測以增強慢速模式下的功耗性能

主要應用

個人護理

小家電

電子煙等

封裝類型:

     ? 20-pin SOP (300 mil)

     ? 16-pin SOP (150 mil)

     ? 14-pin SOP (150 mil)

     ? 8-pin SOP (150 mil)

     ? 20-pin TSSOP (173 mil)

     ? 20-pin QFN(3x3x0.75-0.4 mm) (L=0.25 mm)
