概述

TM56M1511是一款精簡指令集、架構簡單易學、成本效益極富競爭力、匯編語言開發可以多次燒寫IC性價比、EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。

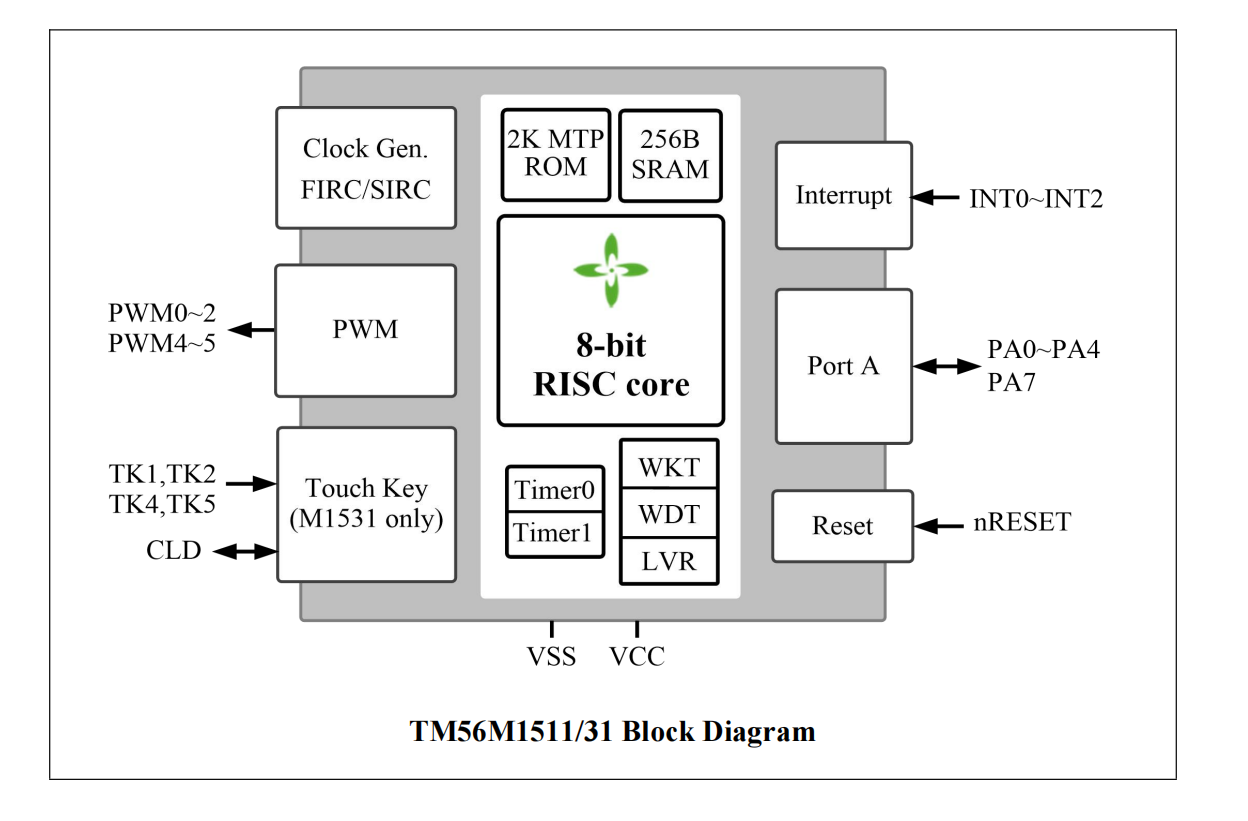

主要功能及特點

1. ROM: 2K x 16 bits MTP

2. RAM: 256 x 8 位

3. 堆棧: 8 級

4. 系統時鐘類型選擇:

    ? 內部 RC 快時鐘: (FIRC, 16 MHz)

    ? 內部 RC 慢時鐘: (SIRC, 80 KHz@VCC=4V)

5. 系統時鐘預分頻器:

    ? 系統時鐘可以 1/2/4/8 分頻選項

6. 省電工作模式

    ? 快速模式: 慢時鐘使能，CPU 在快時鐘下保持運行

    ? 慢速模式: 快時鐘可以關閉或使能，CPU 在慢時鐘下保持運行

    ? 空閑模式: 快時鐘和 CPU 停止。慢時鐘

    ? 停止模式: 所有時鐘停止

7. 2 個獨立定時器

    ? Timer0

          - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 計數器 / 中斷 / 停止功能

    ? Timer1

          - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 中斷 / 停止功能

8. 中斷

    ? 三個外部中斷引腳

          - 1 個引腳為下降沿喚醒觸發并中斷

          - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? Timer0 / Timer1 / WKT 中斷

    ? 觸摸鍵 中斷

    ? PWM 中斷

    ? LVD 中斷

9. 喚醒定時器 (WKT)

    ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調節的中斷時間

            - 11ms / 23ms / 46ms / 91ms @Vcc=4V

10. 看門狗定時器 (WDT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調的復位時間

         - 100 ms / 200 ms / 800 ms / 1600ms @Vcc=4V

     ? 在停止模式下可以關閉 / 使能看門狗定時器

11. 5 個 16 位 PWM

     ?  5個單獨的工作占空比可調，共享的周期可調

    ? PWM 時鐘源: 系統時鐘 (Fsys), FIRC/256, FIRC (16 MHz), FIRC*2 (32 MHz)

     ? PWM0，PWM1，PWM2，PWM3，PWM4，PWM5

12. 復位源

    ? 上電復位

     ? 看門狗復位

     ? 低電壓復位

     ? 外部引腳復位

13. 低電壓復位 (LVR) / 低電壓檢測 (LVD)

      ? 16 級低電壓復位: 2.05V ~ 4.15V, 可以選擇關閉

     ? 15 級低電壓檢測: 2.20V ~ 4.15V, 可以選擇關閉

14. 工作電壓

     ? Fsys= 16 MHz，1.9V~5.5V @LVR 禁用@25 C。建議 LVR 2.05V @-40 C~105 C

     注意：通電的 VCC 必須超過 POR 和所選的 LVR 電平以上，請參考“電氣特性圖”，以避 免進入 ROM 死區。

15. 工作溫度范圍: -40°C to + 105°C

16. 讀表取指令：16 位 ROM 數據查表

17. 集成的 16 位循環冗余校驗 (CRC) 功能

18.指令集: 39 條指令

19. I/O 端口:

     ? 最多 6 個可編程 I/O 引腳

            - 開漏輸出

            - CMOS 推挽輸出

            - 施密特觸發器輸入，帶上拉/下拉電阻選項

            -  所有 I/O 具備高灌電流

          - 1/2 V CC (1/2 偏壓) 輸出

 20. 支持 5 線(ICP)或 8 線燒錄

主要應用

個人護理

小家電

觸摸臺燈等

封裝類型:

     ? 8-pin SOP (150 mil)

     ? 8-pin DFN (2*3*0.75-0.5mm)

     ? 6-pin DFN (2*2*0.75-0.65mm)

     ? 6-pin SOT23-6
