在單片機應用中，最小系統是指單片機芯片與外部周邊電路相結合，可以使單片機正常工作的最基本的電路組成。可能有些用戶不是很了解這個系統，不知道該系統有何用處，本文將詳細介紹單片機最小系統的原理圖及運行原理，并提供判斷系統是否正常工作的方法。

一、單片機最小系統原理圖

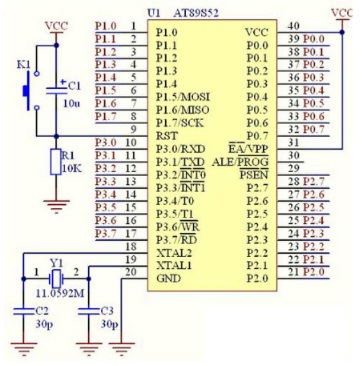

某一型號單片機最小系統

單片機最小系統主要由四個部分組成：時鐘電路、復位電路、電源電路和通信接口電路。下面將詳細介紹每個部分的原理和連接方式。

1.時鐘電路

時鐘電路是單片機最小系統中最重要的部分，它為單片機提供穩定的時鐘信號，使得單片機能夠按照一定的時序完成各種操作。

常見的時鐘電路有晶體振蕩器和陶瓷諧振器。晶體振蕩器具有高精度和穩定性，是高要求的應用中常用的時鐘源。陶瓷諧振器則適用于一般的低精度應用。

2.復位電路

復位電路用于在單片機上電或者外部條件發生變化時將單片機復位到初始狀態，使其重新開始運行。

常見的復位方式有手動復位和自動復位。手動復位是通過按下復位按鈕來實現，自動復位是通過電路自動檢測到電壓下降或者外部復位信號來實現。

3.電源電路

常見的電源電路由穩壓二極管、濾波電容和電源電壓選擇電阻組成。穩壓二極管用于將輸入電源電壓穩定在指定的電壓范圍內，濾波電容用于消除電源中的噪聲和紋波，電源電壓選擇電阻用于選擇合適的穩壓模式。

4.通信接口電路

常見的通信接口電路有串口和并口。串口通信接口常用于單片機與計算機之間的數據傳輸，它具有簡單、可靠、速度適中的特點。并口通信接口常用于單片機與外設之間的數據傳輸，它具有并行傳輸的優勢，速度較快。

單片機最小系統運行原理

1.上電初始化

當單片機上電時，復位電路會將單片機復位到初始狀態。此時，單片機會執行上電初始化的程序，進行一些初始化設置，如配置系統時鐘、GPIO引腳的功能等。

2.主程序執行

初始化完成后，單片機會開始執行主程序。根據程序的設計，單片機會按照一定的流程進行不同的操作，如讀取傳感器數據、運行算法、控制外部設備等。

3.系統監測

為了判斷系統是否正常工作，可以在程序中添加一些系統監測的代碼。通過監測系統的狀態、檢測傳感器數值、輸出調試信息等方式，可以判斷系統是否正常運行。

4.異常處理

如果在系統運行過程中發現異常情況，可以通過異常處理來解決問題。異常處理可以包括錯誤報警、系統復位、錯誤日志記錄等操作，以保證系統的穩定運行。

5.系統關閉

當系統完成任務或者需要關閉時，可以通過程序中的相應代碼來關閉單片機最小系統。關閉過程中，可以進行相應的善后處理，如保存數據、斷電等。

如何判斷系統是否正常

1.確認系統上電是否正常

確保電源電路正常工作，并且單片機復位電路工作正常，單片機能夠正常上電初始化。

2.檢查時鐘信號是否穩定

通過測量時鐘信號的頻率和占空比來判斷時鐘信號是否穩定。時鐘信號的頻率應與設計要求一致，占空比應接近50%。

3.檢測引腳電平是否正確

通過示波器或者數字電壓表等工具，檢測單片機的引腳電平是否正確。引腳電平應根據設計要求來確定。

4.監測系統的運行狀態

在程序中添加監測代碼，通過檢測系統的狀態、傳感器數據的數值、輸出調試信息等方式來判斷系統是否正常工作。

5.解決異常情況

如果發現系統工作異常，可以通過異常處理來解決問題。例如，通過報警、復位、日志記錄等方式來處理系統錯誤。

了解單片機最小系統的原理和操作流程對于單片機從業者來說非常重要，在實際應用中能夠更好地設計和調試單片機系統。
