長條形USB雙目攝像頭模組
型號：GH-J5PQ-B0
概述
GH-J5PQ-B0模組采用兩個1/2.9英寸、200萬像素CMOS彩色圖像芯片，以USB視頻信號輸出。GH-J5PQ-B0具有雙寬動態、自動黑電平校準、壞像素校正等功能。
規格參數
項目/Item | 規格/Specification |
外形尺寸/Outline Dimension | 16mm*80mm*15.2mm |
有效像素：Effective Image Pixel: | 1936（H）*1096（V） |
感光格式/Optical Format | 1/2.9 inch |
像素大小/Pixel Size | 2.8μm*2.8μm |
工作溫度范圍：Working Temperature Range： | 溫度/Temperature：-20 ~70℃ |
貯存溫度范圍：Storage Temperature Range: | 溫度/Temperature：-40 ~ 125 ℃ |
電源電壓/Power Voltage: | 5V |
消耗電流:Current Consumption: | 常態 Normal≤160mA |
(Light OFF) | |
常態 Normal≤170mA | |
(Light ON) | |
彩色陣列/Color filter array | Raw Bayer |
幀率/Frame Rate: | 1080P : 60fps |
1080P HDR: 30fps | |
動態范圍/Dynamicrange | 81 dB linear mode |
105 dB HDR mode | |
圖像輸出格式：Image Output Format： | 1080P |
實際輸出分辨率：Actual output resolution： | 1920（H）*1080（V） |
圖像輸出格式：Image output format: | UVC 1.0 |
圖像編碼格式Image Encoding Format： | MJPG |
H264 | |
YUY2 |
鏡頭規格
NO. | 項目/Item | 規格/Specification | |
1 | 鏡頭尺寸/Lens Size | 1/2.9" | |
2 | 鏡頭結構/Lens Construction | 1G4P+IR 濾光片 | |
(波長:650nm 和 850nm 窄波) | |||
3 | 焦距/Focal Length | 2/95±5%mm | |
4 | 光圈/F.NO | F2.5±5% | |
5 | 像場角/Field of View Angle | 水平/Horizontal | 85°±5% |
垂直/Vertical | 55°±5% | ||
對角/Diagonal | 95°±5% | ||
6 | 對焦距離/Focus Distance | 0.6m | |
7 | 解像力/Image Quality | Center=1080P | |
8 | 畸變/TV Distortion | ＜1% | |
9 | 中心點偏移/The Center Offset | ≤10% | |
產品展示

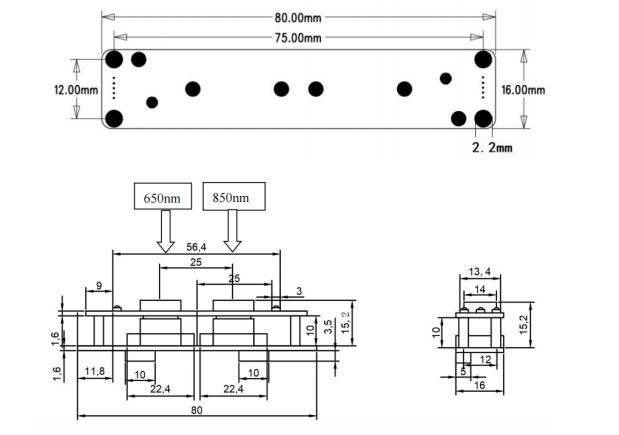

安裝尺寸
引腳注釋
引腳 | 名稱 | 顏色 | 功能定義 |
1 | USB_5V | 紅 | VCC |
2 | USB_D- | 白 | DM |
3 | USB_D+ | 綠 | DP |
4 | GND | 黑 | GND |
攝像頭的應用
人臉識別終端機
AI攝像頭
門禁機自助機
通道閘
快遞柜
樓宇對講機
