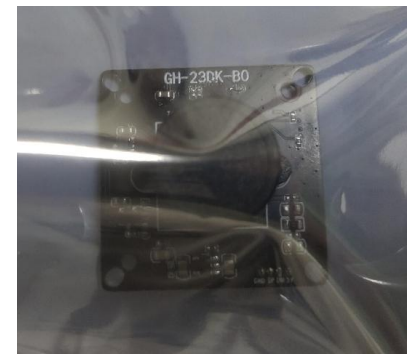

方形USB攝像頭模組
型號：GH-23DK-B0
概述
GH-23DK-B0模組是一款典型的方形攝像頭模組，可以用鏈接不同的系統使用，采用1/2.9英寸、200萬像素CMOS彩色圖像和強化視覺效果的圖像處理DSP芯片，以USB視頻信號輸出。能進行智能背光補償和自動白平衡。
規格參數
項目/Item | 規格/Specification |
外形尺寸/Outline Dimension | 32mm*32mm*15.2mm |
有效像素：Effective Image Pixel: | 1928（H）*1088（V） |
感光格式/Optical Format | 1/2.9inch |
像素大小/Pixel Size | 2.8μm*2.8μm |
工作溫度范圍：Working Temperature Range： | 溫度/Temperature：-20~70℃ |
貯存溫度范圍：Storage Temperature Range: | 溫度/Temperature：-40~95 ℃ |
電源電壓/Power Voltage: | DC 5V |
消耗電流:Current Consumption: | 常態 Normal≤170mA |
幀率/Frame Rate: | 30fps |
白平衡/White Banlance : | 自動/Auto |
曝光/Exposure: | 智能背光補償/ABLC |
圖像輸出格式：Image Output Format： | 1080P |
實際輸出分辨率：Actualoutput resolution： | 1920（H）*1080（V） |
支持系統/Support System: | Vista/Win7/Win8/Linux/Android等 |
免驅協議/UVC: | USB Video Class(UVC) |
接口類型/Interface Type: | USB2.0 High Speed |
數字麥克風:Digital Microphone: | 攜帶 |
圖像編碼格式：Image Encoding Format： | MJPG/YUY2 |
鏡頭規格
NO. | 項目/Item | 規格/Specification | |
1 | 鏡頭尺寸/Lens Size | 1/2.9" | |
2 | 鏡頭結構/Lens Construction | 1G4P+IR 濾光片(650nm) | |
3 | 焦距/Focal Length | 2.95±5%mm | |
4 | 光圈/F.NO | F2.5±5% | |
5 | 對焦距離/Focus Distance | 0.6m | |
6 | 解像力/Image Quality | Center=1080P | |
7 | 畸變/TV Distortion | ＜1% | |
8 | 中心點偏移/The Center Offset | ≤10% | |
9 | 像場角/Field of View Angle | 分辨率 | 1920x1080 |
水平/Horizontal | 85°±10% | ||
垂直/Vertical | 55°±10% | ||
對角/Diagonal | 95°±10% | ||

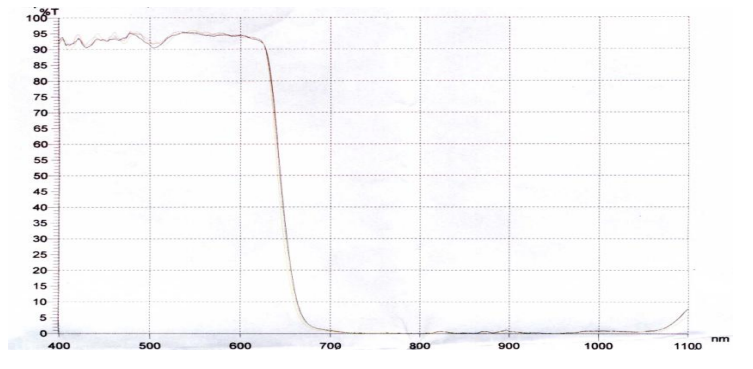

光譜特性圖

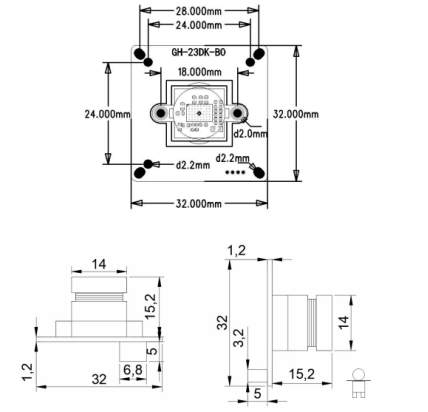

安裝尺寸

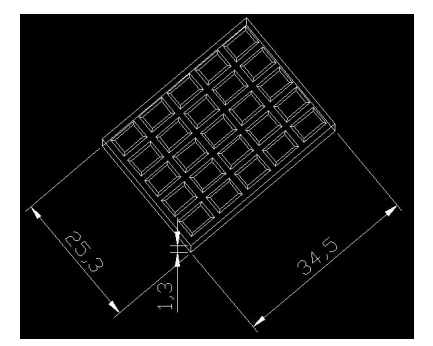

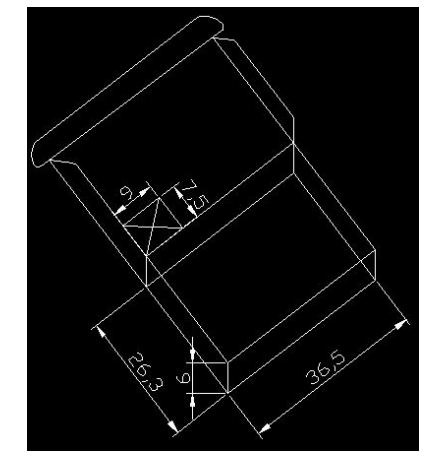

包裝方法
1.將攝像模塊放入防靜電保護袋中，用封口機封好
2.將防靜電保護袋裝好的攝像模塊放入刀卡分隔盒中擺好，逐個擺放
3.將放滿模組的刀卡分隔盒給檢驗員檢驗合格后，放入包裝盒中并封好，然后貼上產品標簽
主要功能
1080P非款動態
帶MIC
自動曝光
背光補償
usb輸出
簡單的白平衡矯正操作
應用場景
樓宇對講
人臉識別機
通道閘
機器人
門禁
