32 位單片機 DG32F003HAU6 電子煙解決方案

      電子煙是一種低壓的微電子霧化設備。可以通過加熱煙草香味液體產生霧狀物質，供用戶吸入使用的新型電子產品。它是由微控制器（MCU）、超聲波霧化發生器、 充電管理 IC、鋰離子電池、發熱棒等器件構成，主要用于替代傳統香煙和戒煙，與傳統盒裝煙相比性?xún)r(jià)比高，且不含焦油。隨著產品的不斷迭代，帶顯示屏的電子煙越來 越受到市場的青睞。

      長龍?chǎng)喂就瞥龅膸岭娮訜熃鉀Q方案采用問宙半導體的DG32F003HAU6芯片作為核心控制單元，負責整個系統的協調和控制，該芯片基于ARM?Cortex?-M0+ 32位內核，工作主頻達到24MHz。內置2KB數據SRAM，集成96KB FLASH，內置1個16位先進定時器/計數器和2個16位通用定時器，以及1個I2C接口、2個UART接口、1個SPI（支持 Master/Slaver）等豐富的外設接口。

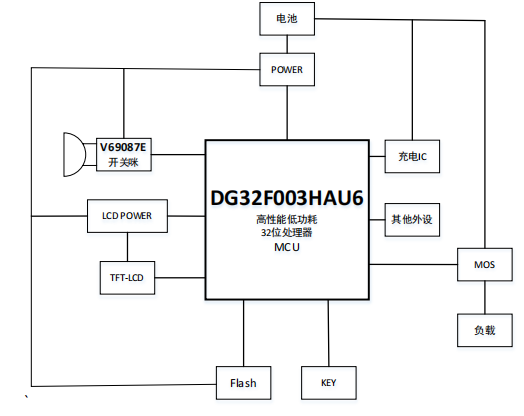

電子煙系統圖

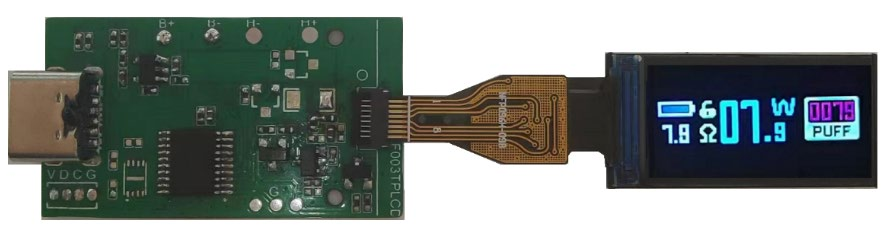

方案特點：

? 和傳統方案相比，TFT-LCD 顯示屏（1.44“ 128*128 僅參考）可以顯示更加優美的界面：

        吸煙動畫：吸煙時可以展現吸煙的時候圖片，可以用優美的圖片表示正在吸煙 功率提示：可以用精美的圖片提示當前電子霧化器的功率

        電量顯示：可以用精美的圖片提示當前電子霧化器的剩余電量

        油量顯示：可以用精美的圖片提示當前電子霧化器的剩余油量

        充電提示：可以用精美的圖片提示當前電子霧化器的充電狀態

        檔位模式：可以用精美的圖片提示當前電子霧化器的擋位狀態

        報警提示：可以用精美的圖片提示當前電子霧化器的報警狀態（低壓，短路，低阻，無負載， 超時等）

        定制顯示：在滿足性能的要求下可實現客戶定制化需求

? 電子煙基礎功能：

   輸出方式靈活不受限，常見配置：恒壓 2.60V～3.60V，恒有效 2.80V～3.80V，恒功率≤25W 等

         支持充電，支持 OVP，可開關斷充電

        欠壓，短路，低阻，無負載，吸煙超時等各種檢測功能

        支持帶載 0.6~1.5 歐發熱絲

        整機待機功耗< 15UA

        可配置特殊需求如童鎖、漏油等功能

        支持煙彈插拔檢測

        多種顯示方案選擇：TFT-LCD、LED、LCD 段碼屏、數碼管等

? 擁有自研 UI Designer 軟件平臺能夠幫助客戶快速搭建產品 UI，縮短開發周期

主控性能

處理器內核

        內核：ARM 32位的Cortex?-M0 CPU，24 MHz 工作頻率，最高支持 48 MHz 工作頻率

        存儲器：94K字節的閃存存儲器（FLASH）

        RAM：2K字節的SRAM，支持0延時訪問

電源控制

        ﹣工作電壓：2.1 V 至 5.5 V

        ﹣低壓復位（BOR）：1.8 V / 2.0 V / 2.5 V / 3.5 V

        ﹣低壓檢測（BOD）：2.0 V / 2.2 V / 2.4 V / 2.7 V / 3.0 V / 3.7 V / 4.0 V / 4.3 V

        ﹣低功耗模式：Sleep / Deep-Sleep 模式

時鐘管理

        ﹣內嵌 48 MHz RC 振蕩器（HSI）

        ﹣內嵌 10 kHz RC 振蕩器（LSI）

多達17個GPIO雙向管腳

        ﹣所有數字功能可分配到任意 GPIO

        ﹣均支持上下拉功能

        ﹣均支持邊沿（上升沿 / 下降沿 / 雙邊沿）中斷﹣均支持喚醒功能

通訊接口

        ﹣1 個 SPI 同步串行接口(Master / Slaver)

        ﹣1 個 I2C 接口

        ﹣2 個 UART 接口

中斷

        ﹣嵌套向量中斷控制器(NVIC)用于控制 10 個中斷源，每個中斷源可設置為 4 個優先級

        ﹣所有 GPIO 支持邊沿觸發和電平觸發中斷

        ﹣?zhàn)疃?3 路 TIM 中斷 ﹣其他外設中斷

定時器

        ﹣1 x 16 位 7 通道高級控制定時器

        ﹣2 x 16 位通用定時器

        ﹣1 x 24 位向下遞減的 Systick 定時器

        ﹣1 x 24 位看門狗定時器

? ADC

        ﹣1 個 10 位 100 Ksps ADC (23 通道)

            ENOB > 9.3 Bit（VREF = VDD = 5V）

            INL < 1 LSB（VREF = VDD = 5 V）

            DNL < 1 LSB（VREF = VDD = 5 V）

        ﹣17 個外部通道，1 個內部通道（vdd/3）

        ﹣內部帶一個 2.4 V 的參考電壓

        ﹣轉換范圍：0 - 5 V

? PRNG

        ﹣1 x PRNG

? 128 位芯片唯一序列號（UID）

? 串行線調試（SWD）

? 工作溫度：-40 ℃ ～ +125 ℃

? 封裝類型：QFN20
