中微愛芯安防攝像頭IPC 芯片應用

發布時間：2024-07-22 23:41瀏覽次數：times

【產品推介】超越視界，解鎖你的“第三只眼”——中微愛芯安防攝像頭IPC 芯片應用

原創中微愛芯無錫中微愛芯電子有限公司 2024年07月12日 16:37

網絡攝像頭IPC（Internet Protocol Camera）是結合互聯網技術的新一代市場主流安防攝像機，常與路由器、交換機、NVR（網絡視頻錄像機）等設備組建成監控系統，它可以將視頻、音頻、報警及控制信號通過網絡傳輸，接受網絡監控主機（NVR或監控管理平臺）的管理。

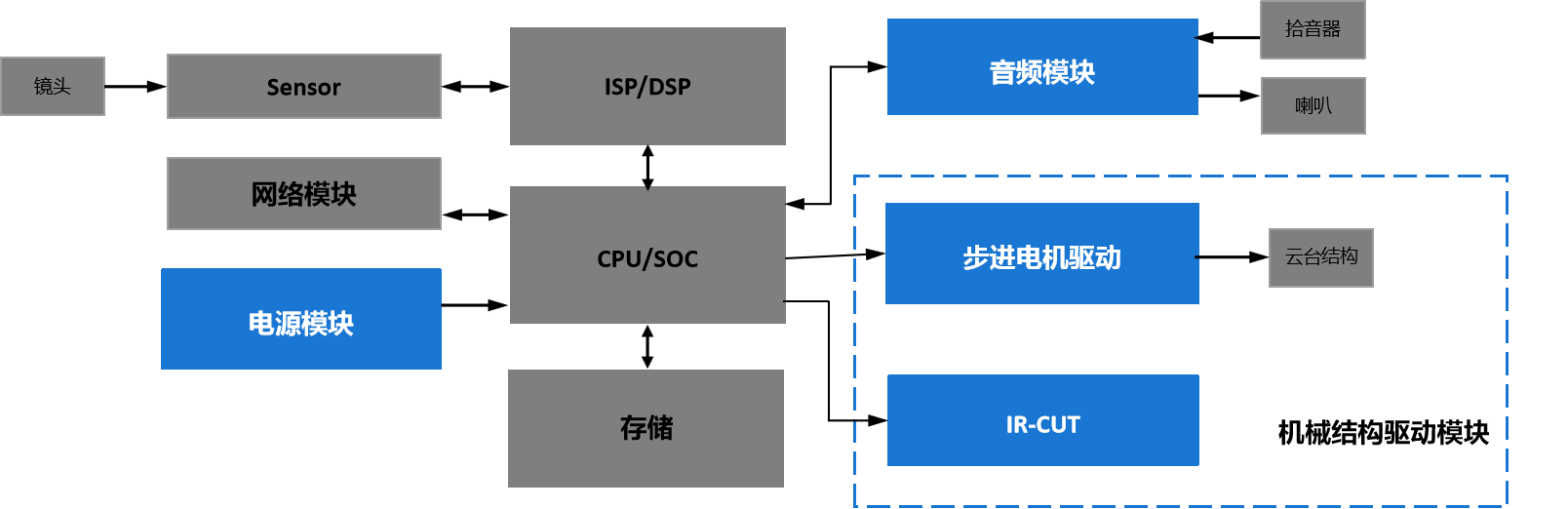

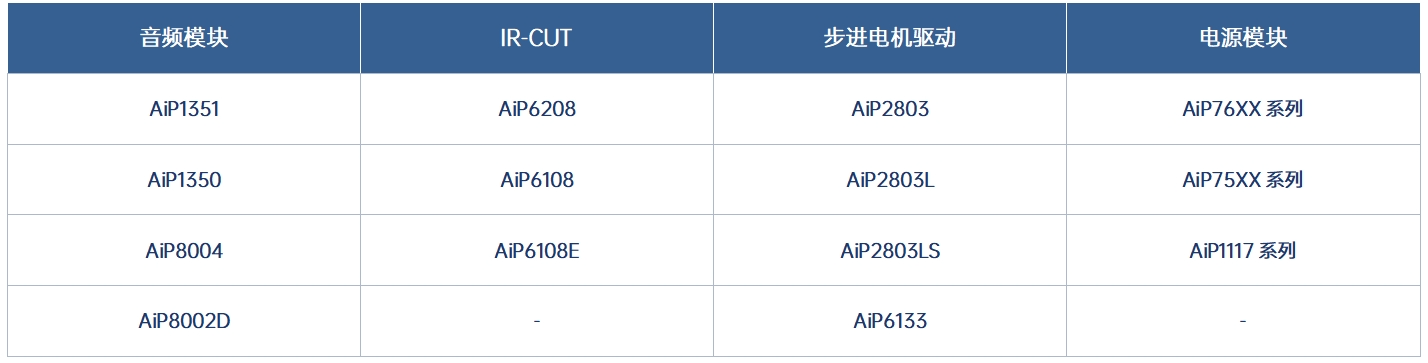

中微愛芯研發的芯片可應用在網絡攝像頭（IPC）的音頻、機械結構驅動、電源等模塊，具體產品架構如下：

Audio module

音頻模塊

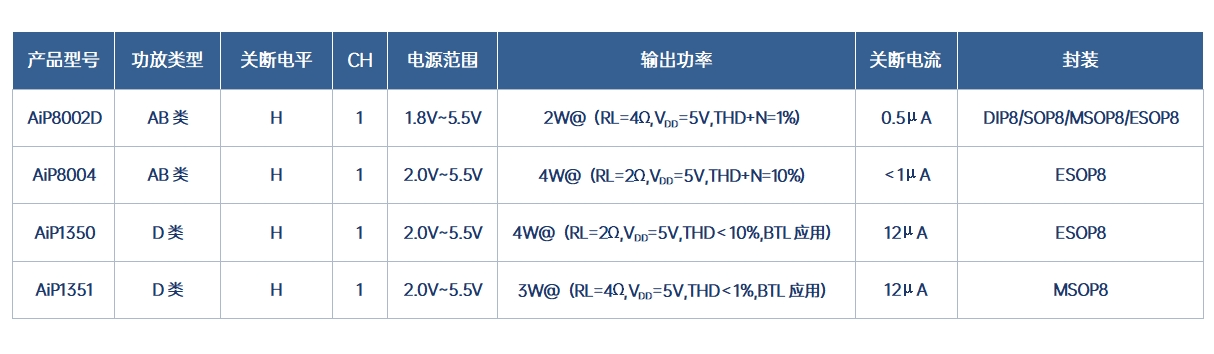

音頻模塊在IPC系統中扮演著至關重要的角色，除了可實現智能語音交互控制功能，還可完成監控、安全警示及報警功能，改善用戶體驗，實現更靈活、更個性化的應用。中微愛芯可提供AB類、D類功放如下：

這四款音頻功放芯片均內置了過熱保護機制，通過配置外圍參數可以調整放大器的電壓增益，輸出無需外接耦合電容或自舉電容，通過控制SD進入關斷模式，從而減少功耗，芯片單位增益穩定，應用方便。

Mechanical structure drive module

機械結構驅動模塊

步進電機驅動

步進電機驅動器在攝像頭云臺中的主要作用是提供精確、可靠的動力支持，實現攝像頭云臺的旋轉、升降及定位功能。中微愛芯可提供單路輸出電流230mA~500mA的步進電機驅動芯片，電路擁有集成度高、易于控制等特點，可匹配不同電壓、電流規格的步進電機。

IR-CUT

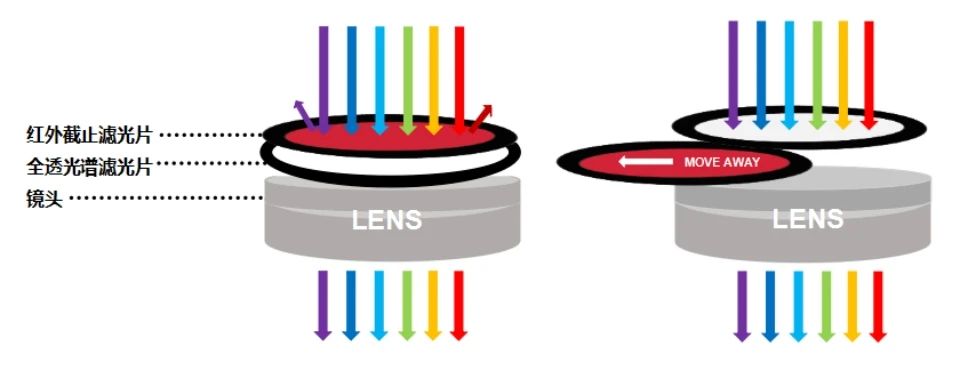

IR-CUT又稱雙濾光片切換器，在攝像頭鏡頭和感光芯片之間起到濾光的作用，能夠大大改善IPC的圖像質量。其內部由雙濾光片（一片紅外截止濾光片和一片全透濾光片） + 電機驅動構成。當攝像頭環境光線充足，切換到紅外截止濾光片，此時圖像顏色非常好，當環境光線很暗，紅外燈開啟，切換到全透濾光片，此時圖像為黑白清晰圖像。

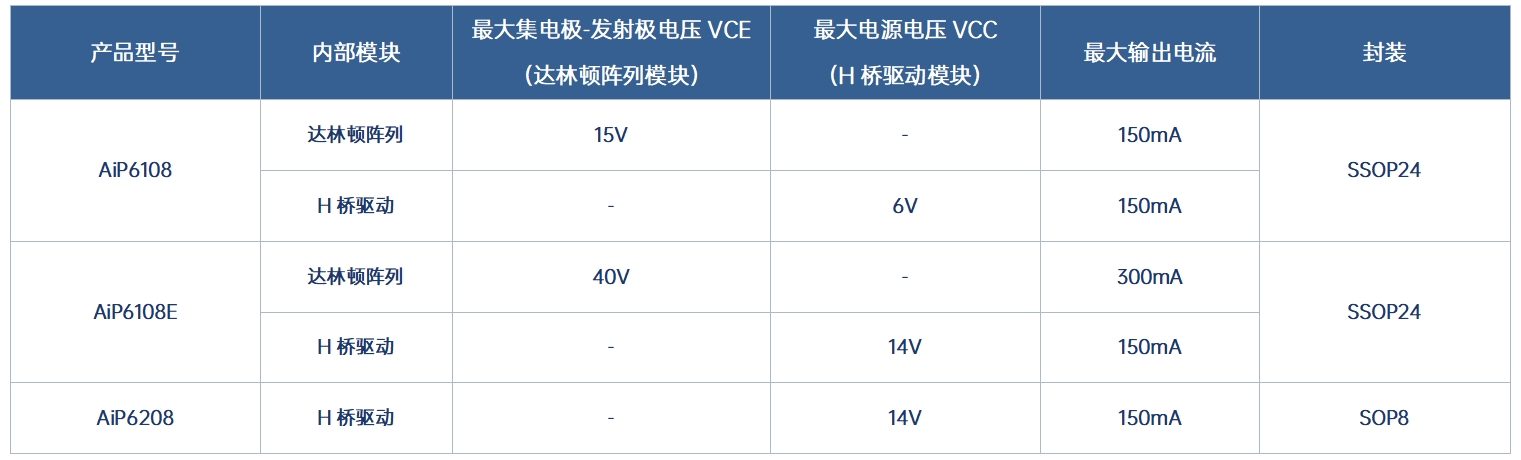

中微愛芯可提供下列IR-CUT電機驅動芯片：

Power module

電源模塊

低壓差線性穩壓器LDO（Low Dropout Regulator）在攝像頭中扮演著至關重要的角色，高紋波抑制比（PSRR）和低噪聲特性使得LDO能夠最大限度降低來自開關穩壓器的紋波電壓，提供穩定的電壓輸出，為攝像頭提供優質的電源管理功能。由于CMOS圖像傳感器對標稱輸入電壓的變化十分敏感，因此穩定的電壓也有助于攝像頭獲得更清晰的圖像。

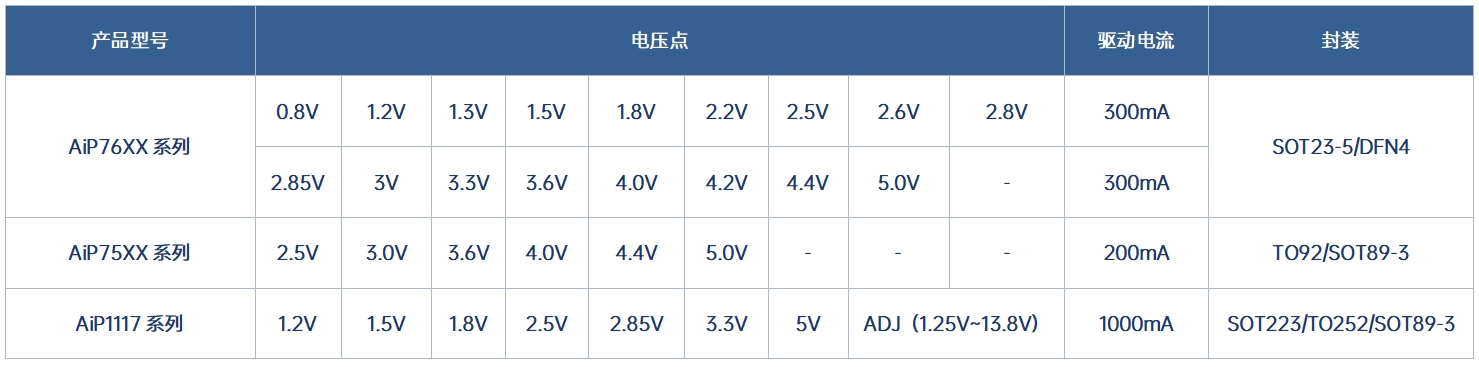

中微愛芯可提供多系列、多電壓點的LDO可供選擇，如AiP76XX、AiP75XX系列，AiP1117系列，更有電壓點可在1.25V~13.8V間調節的AiP1117-ADJ電路可選，滿足多種電路需求。
