電動扳手是一款高效擰緊和旋松螺母螺栓的電動工具，可應用于多種對扭矩有嚴格要求的場合。中微愛芯20V電扳手方案采用六步方波驅動無刷電機技術，該技術具有防過載，無火花，安全穩定等優點。且扳手扭力可調，正反轉可一鍵切換，無級變速設計讓操作更靈活。

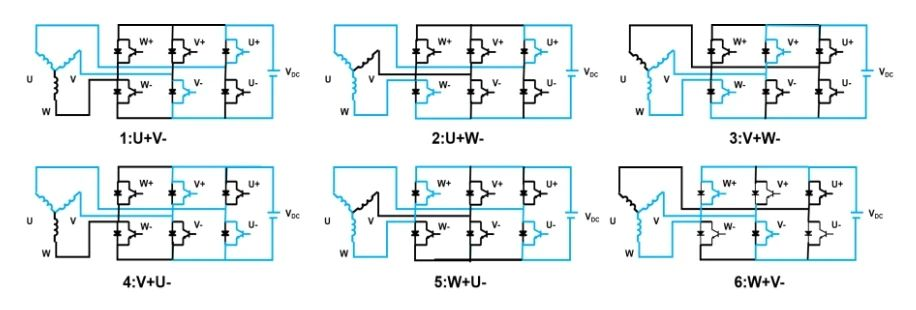

六步方波驅動原理

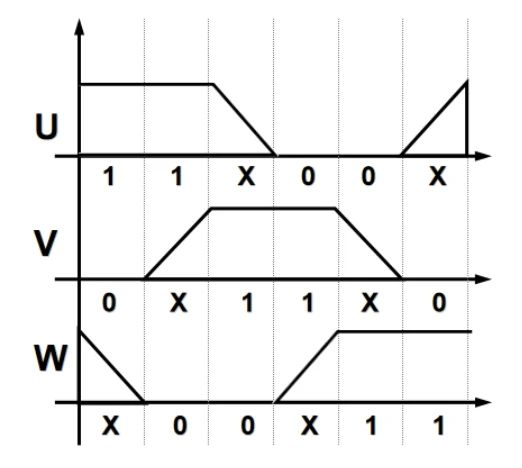

六步方波換相邏輯

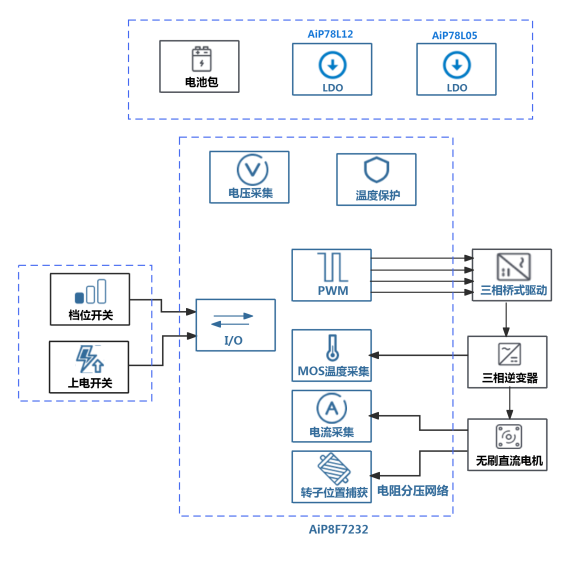

20V電扳手整體解決方案
中微愛芯20V電扳手基于AiP8F7232進行開發，AiP8F7232 是一款增強型8051內核微控制器，內置32KB FLASH 、256B IRAM、1KB XRAM、內部集成TIMER0/1/A/B/C，SPI（主從模式）、I2C主從模式，UART0、I2C、1個OP、2個CMP，64MHz，PLL,MDU和兩組（4+5通道）12位通用ADC。芯片功能豐富，基于該款MCU開發高效省力，操作簡單。此外芯片內置8K快速程序區，主頻最高可達64MHz，程序執行速度快，讓電機轉速更上一層樓。
方案特點
工作電壓：14V~21V
最大工作電流：25A
控制方式：無感方波
保護功能：過流保護、欠/過壓保護、MOS溫度保護、MOS短路保護
顯示功能：支持電量及檔位顯示
方案實物/PCB

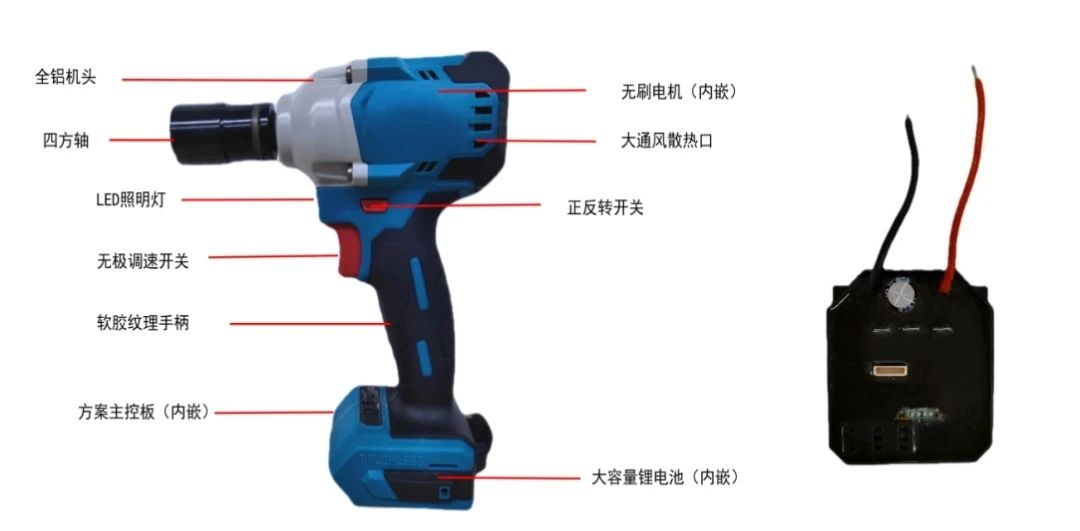

電扳手實物圖、電扳手方案主控板

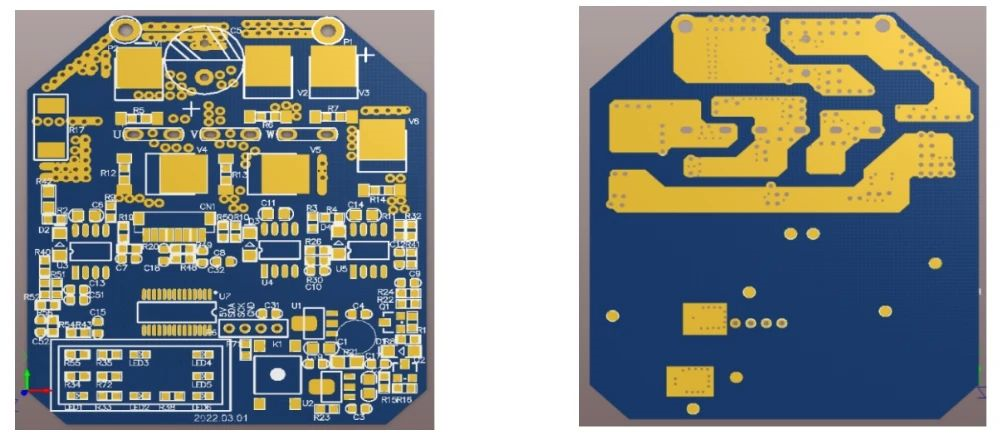

主控PCB正面、主控PCB反面

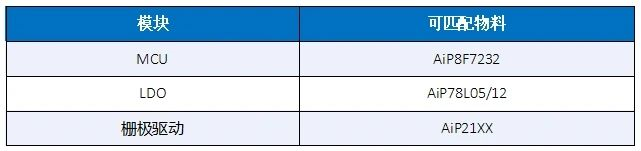

芯片資源

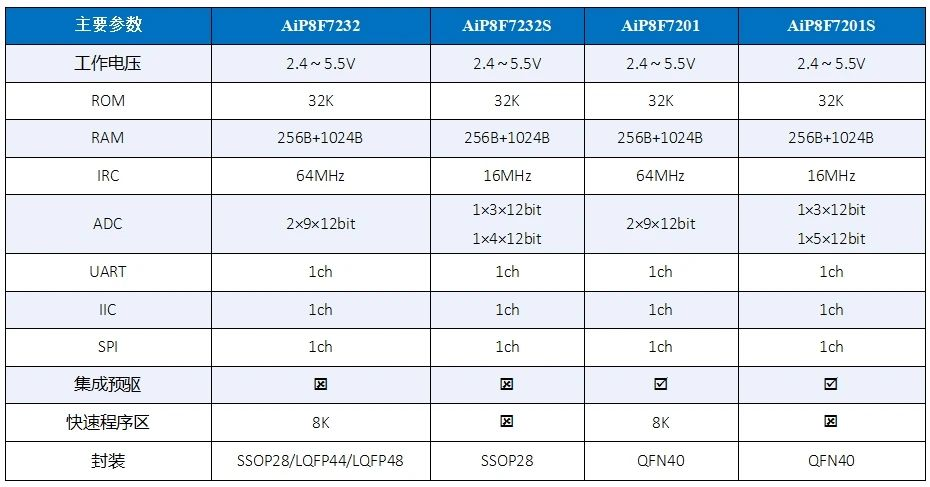

適用電扳手方案的MCU：

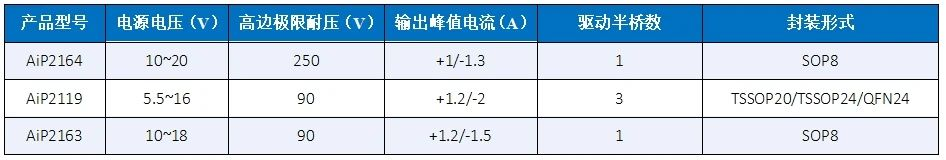

適用電扳手方案的柵驅動器：

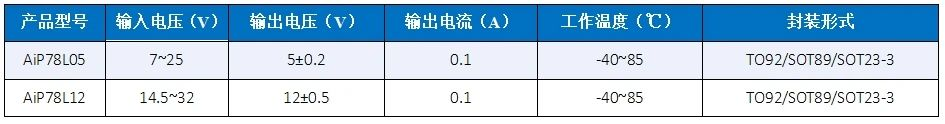

適用電扳手方案的LDO：
結語
中微愛芯20V電扳手方案充分開發AiP8F7232芯片資源，程序執行速度快，基于該MCU開發的方案也高效省力，操作簡單。如需了解更多產品資訊，可以聯系我們長龍鑫。
