很多家用電器中都有水箱，例如飲水機、加濕器、咖啡機，一個可靠的水位檢測系統是必不可少的。傳統的浮球水位檢測在使用一段時間后可能會出現浮球卡住的現象，且浮球的大小容易受溫度影響，熱脹冷縮，穩定性不高；如果利用光電式水位傳感器來檢測水位，雖然解決了以上問題，但由于傳感器需要與液體發生接觸，容易造成水質污染。
中微愛芯的隔空水位檢測方案解決了以上問題，采用觸摸專用MCU，無需外置傳感器，具備無污染、易使用、成本低等優點，極大地提升了水位檢測的性能和方便性。

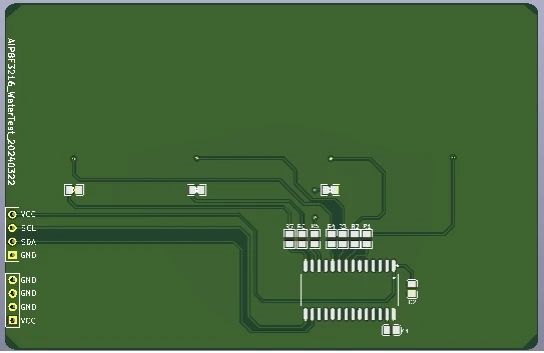

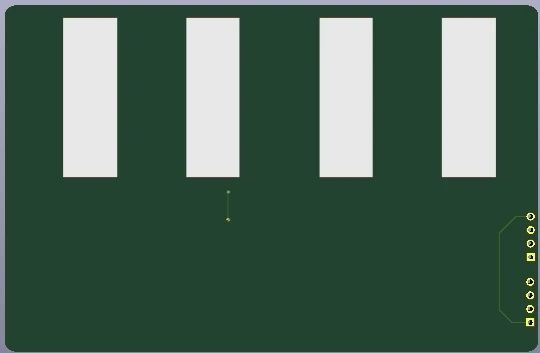

01 隔空水位檢測原理 該方案采用了電容式水位檢測，液體高度不同，疊加在電極上的電容也不同，通過采集對應電容變化，再經過內部邏輯運算，來反應液體對應的高度。中微愛芯水位檢測方案具有極高的電容檢測靈敏度，可檢測到水位變化帶來的微小電容變化。 02 方案介紹 中微愛芯隔空水位檢測開發板搭載了AiP8F32XX系列觸摸MCU，支持三檔水位檢測，可隔空2mm使用，能夠準確判斷容器內水、黏稠性或者含雜質的液體的液位變化，可實現觸摸、顯示、水位檢測三合一，具有出色的抗干擾特性。
03

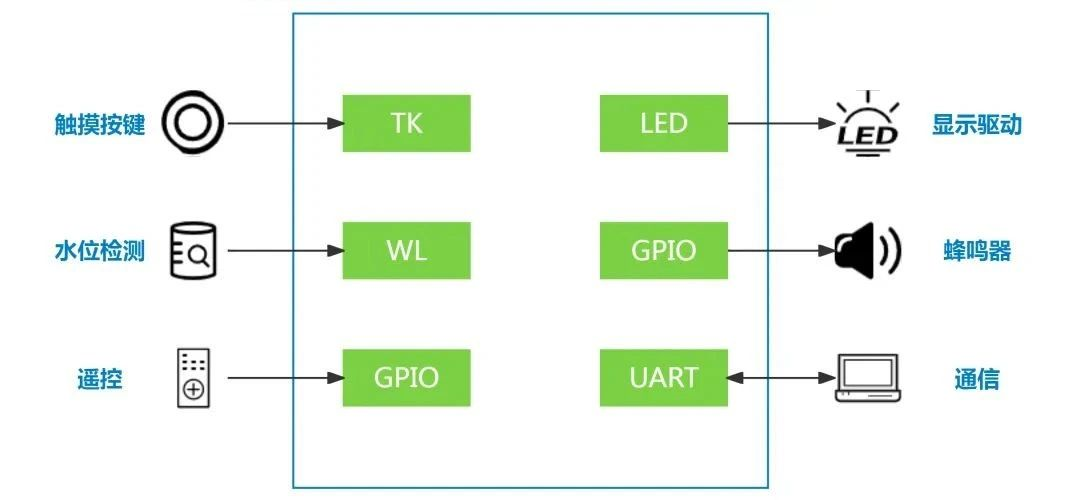

方案框圖
04
方案優勢
1. 隔空水位檢測，無污染，無腐蝕；
2. 架構簡單，使用靈活，可提供水位監測函數庫，方案開發更便捷；
3. 單芯片支持多檔水位檢測，輕松檢測各種水位狀態；
4. 抗干擾性強，具備出色的ESD、EFT、CS性能；
5. 性價比高，提供觸摸+顯示+水位檢測一體化解決方案；
6. 可有效應對水垢堆積帶來的檢測失靈等問題。
05
應用產品
飲水機、凈飲機、咖啡機、水壺、洗碗機、制冰機，養生壺、開水壺、加濕器、洗地機等家用電器和工業控制等需要液位提醒的場景。

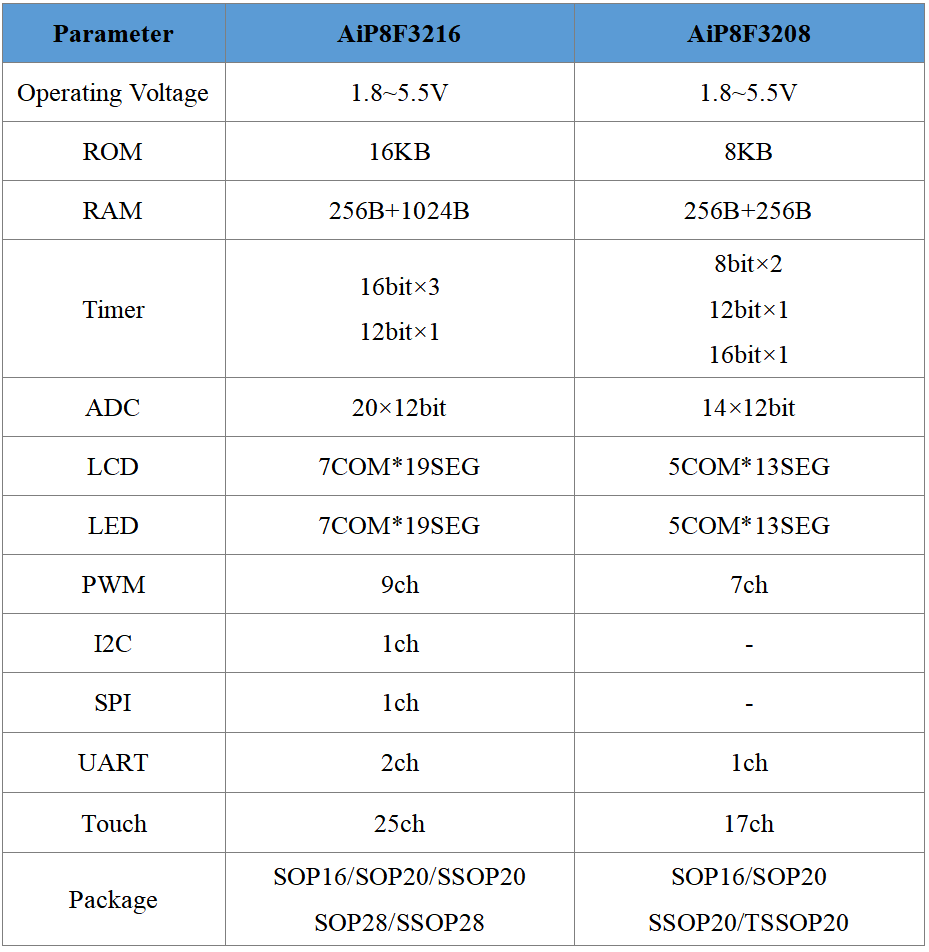

觸摸MCU推薦
