概述

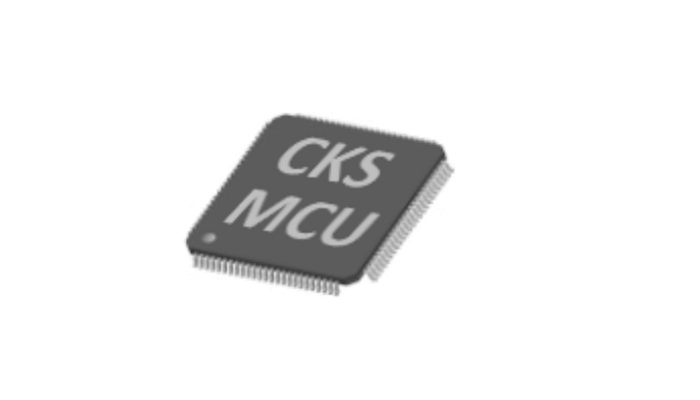

中科芯CKS32F030F6P6單片機是一款32位MCU標準微型控制器，主頻為48MHz，Flash為32K字節，工作電壓范圍是2.4~3.6V，封裝形式是TSSOP20。可用于視頻對講、報警、外置手持產品、AV接收器等設備。

主要功能及特點

內核

ARM 32位的Cortex?-M0 CPU，頻率最高可達48MHz

存儲器

從16K到64K字節的閃存存儲器（FLASH）4K字節的SRAM帶硬件校驗

CRC計算單元

復位和供電管理

2.4～3.6V數字VDD供電

模擬VDDA供電：VDD～3.6V

上電/掉電復位(POR/PDR)

低功耗休眠，停止，和待機模式

時鐘管理

4到32MHz晶體振蕩器

32kHz RTC用可的校準振蕩器

內部8MHz RC帶6倍頻鎖相環

內部40kHz RC振蕩器

多達39個高速I/O口

全部可映射為外部中斷輸入

多達26個I/O口支持5V容忍

5通道DMA控制器

1×12位,1.0微秒ADC(多至12采樣通道)

轉換范圍:0~3.6V

單獨的2.4到3.6伏模擬供電

多達9個定時器

一個16位7通道高級控制定時器用于6通道PWM輸出,帶死區時間發生器和緊急剎車功能

一個32位和一個16位定時器,每個多達4路輸入捕獲或輸出比較通道,可用于紅外控制和解碼

兩個16位定時器,都帶輸入捕獲/輸出比較及反極性輸出通道，死區時間發生器，緊急剎車功能和IR控制調制門

一個16位定時器帶一路輸入捕獲/輸出比較

獨立和系統窗口看門狗定時器

SysTick定時器：24位向下計數

日歷型RTC集成鬧鐘可周期性自動從Stop/

Standby狀態喚醒

通訊接口

1個I2C接口：支持快速脈沖模式(1 Mbit/s),20mA電流槽，支持SMBus/PMBus

1個USART接口(支持主同步SPI，modem控制功能，自動波特率檢測功能

1個SPI接口(18Mbit/s)外設支持4到16位可編程字長串行兩線調試(SWD)

主要應用

控制和用戶界面

手持設備

A/V 接收機和數字電視

PC 外設

游戲和 GPS 平臺

工業應用

可編程控制器

逆變器

打印機

掃描儀

報警系統

視頻對講

HVACs

封裝類型

TSSOP20
