概述

CKS32F405RGT6位中科芯4核產品Cortex-M4系列，內存較大，F(xiàn)lash閃存為1024KB，無USB接口，有12個16位定時器，2個32位定時器，包裝采用LQFP64封裝形式。可以作為精密芯片安裝與對講設備，視頻設備上。

主要功能及特點

內核：

ARM32位Cortex?-M4 內核

最高168MHz工作頻率，在存儲器的0等待周期訪問 時可達1.25 DMIPS/MHz (Dhrystone2.1)

支持 DSP 指令

存儲器

1MB 程序 Flash

高達 192+4+128KB SRAM 包含一個64KB的CCM數據RAM

512B OTP 存儲器

可配置的靜態存儲器控制器。支持 FLASH、SRAM、

PSRAM、NOR 和 NAND 存儲器

并行 LCD 接口，8080/6800 模式

時鐘、復位和電源管理

1.8～3.6伏供電和I/O引腳

上電/斷電復位（POR/PDR）、可編程電壓監測器 （PVD）、可編程欠壓復位（BOR）

4～26MHz外部晶體振蕩器

內置經出廠調校的16MHz的高速RC振蕩器

內置32kHz低速RC振蕩器

32kHz外部晶體振蕩器，用于RTC校準

多達17個定時器

12個16位定時器，2個32位定時器。可用于輸入捕獲/輸出比較/PWM或脈沖計數的通道和增量編碼以及帶死區控制和緊急剎車，用于電機控制的PWM高級控制定時器

2個看門狗定時器(獨立的和窗口型的)

系統時間定時器；24位自減型計數器

調試模式

串行單線調試(SWD)和JTAG接口

Cortex?-M4內嵌Trace單元

多達140個快速I/O端口

最多136個84MHz的快速IO口

最多138個5V耐壓的IO口

多達15個通信接口

多達3個I 2C接口(支持SMBus/PMBus)

多達4個USART/2個UART接口(支持ISO7816接口，LIN，IrDA接口和調制解調控制)

多達3個SPI接口(42Mbits/s),2個可復用為I 2S接口CAN接口(2.0B主動)

SDIO接口

高級通信接口

USB 2.0 全速device/host/OTG控制器，以及片上PHY

USB2.0高速/全速device/host/OTG控制器，內置DMA以及片上全速PHY和ULPI

10/100MHz以外網，內置DMA，支持IEEE1588v2 協議，MII/RMII接口

主要應用

工業：PLC、逆變器、斷路器、電機驅動和應用控制、打印機和掃描儀

醫療：醫療設備

報警系統、視頻對講機和HVAC

智能家居：家用音響設備、家用藍牙

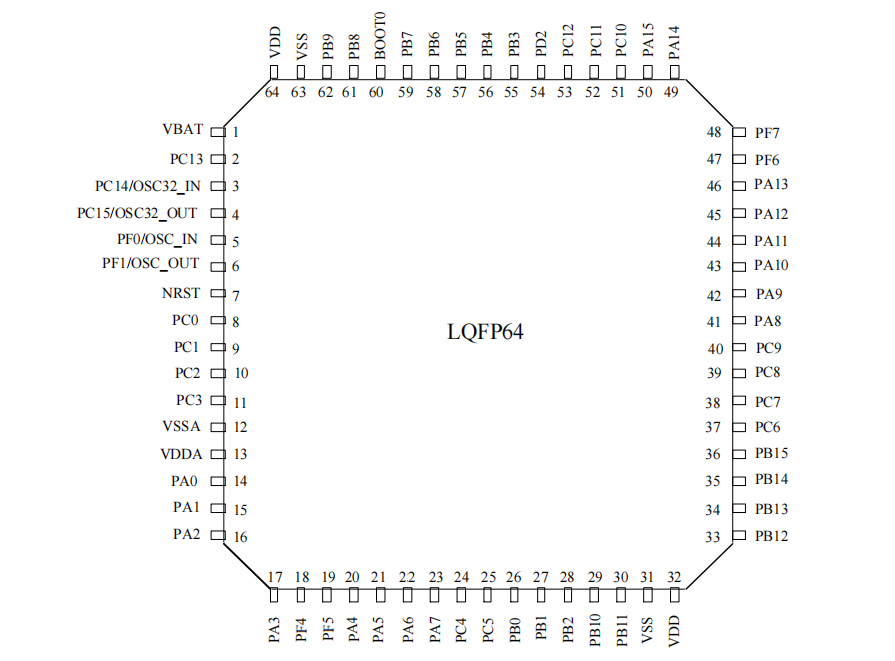

封裝類型

LQFP64
