概述

AiP4054是一款用于單節鋰電池的完整恒流/恒壓線性充電器。AiP4054的SOT23-5的小型封裝和少量外部組件使之非常適合便攜式應用。除了壁式適配器的5V電源，AiP4054專門設計用于USB電源規格。AiP4054是高集成度充電器，無需外部電流檢測電阻和MOSFET，并且由于采用內部MOSFET架構而無需阻塞二極管。熱反饋調節充電電流，以限制大功率工作或高環境溫度下的芯片溫度。充電電壓固定為4.2V，充電電流可通過單個電阻在外部設定。當達到最終浮動電壓后，充電電流降至設定值的1/10時，AiP4054自動終止充電周期。卸下輸入電源（壁式適配器或USB電源）后，AiP4054自動進入低電流狀態，使電池的漏電流降至5uA以下。AiP4054可以進入關機模式，將電源電流降至25μA。其他功能包括充電電流監控器，欠壓鎖定，自動充電和狀態引腳，用于指示充電終止和輸入電壓的存在。AiP4054采用無鉛SOT23-5封裝，額定溫度范圍為-40℃～+85℃。

主要功能及特點

可設定充電電流高達500mA

無需外部MOSFET，傳感電阻或阻塞二極管

采用SOT23-5封裝的完整線性充電器，用于單節鋰電池

恒流/恒壓工作，具有熱調節功能，可最大程度提高充電速率，而且不會產生過熱風險

直接從USB端口為單節鋰電池充電

預設4.2V充電電壓，精度為±1%

充電電流監控器輸出，用于電量監測

自動充電

充電狀態指示針

C/10充電終止

關機模式下的電源電流為25μA

2.93V涓流充電閾值

軟啟動限制浪涌電流

電池防反接功能

無鉛（Pb）SOT23-5封裝

主要應用

便攜式設備

電池充電器

電動車充電器

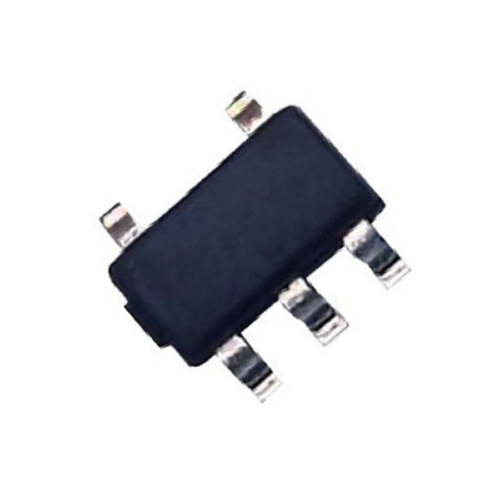

封裝類型

SOT23-5
