概述

AiP5934/L是中微愛芯最新研發的一款觸摸按鍵集成電路，對于一些觸摸式電子產品來說使用效果比較好。

電容式觸摸電路通過檢測人體接觸時產生的電容變化來實現觸摸操作，中微愛芯這款芯片具有低功耗、高靈敏度，抗干擾能力強等優勢。

從結構上看，AiP5934/L提供最多4個獨立開關的觸摸按鍵通道，可通過外部電容和指令配置調整靈敏度。電路采用單總線傳輸方式，即單條信號線既傳輸時鐘又傳輸數據，且數據傳輸是雙向的，具有資源結構簡單、便于總線擴展和維護的特點。

當觸摸按鍵被按下，通信引腳CP端口發送通信數據，當觸摸按鍵松開或不被觸摸時，則CP引腳停止發送數據同時輸出高電平。

主要功能及特點

工作電壓：AiP5934工作電壓2.3V-5.5V

AiP5934L工作電壓1.7-5.5V

觸摸響應速度：AiP5934響應速度為50ms

AiP5934L響應速度為150ms

是否支持低功耗觸摸喚醒模式：AiP5934不支持

AiP5934L支持

4個獨立觸摸按鍵通道：

可選擇配置為單鍵模式或多鍵模式

靈敏度可調：

每個通道可以單獨控制使能

硬件上可通過外接電容調整

觸摸參數：

觸摸通道使能、觸摸閾值、消除抖動、遲滯值、噪聲值、比較器電壓

AiP5934/L單總線傳輸電路

通信數據為：引導碼+觸摸通道+校驗值

其中引導碼為2ms低電平，觸摸通道為當前觸摸通道編號，校驗值和觸摸通道相同。例如，當前TK1通道有觸摸，CP引腳的時序如下：

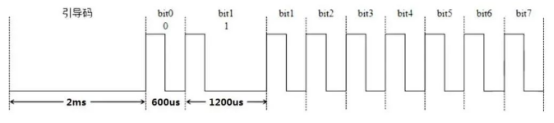

CP引腳拉低2ms啟動發送，優先發送低位，每次發送兩個字節，第一個字節為當前觸摸通道編號，第二個字節為校驗和。其中數據位1由300us高電平和900us低電平表示；數據位0由300us高電平和300us低電平表示。其他按鍵觸發時，CP引腳的傳輸時序依此類推。

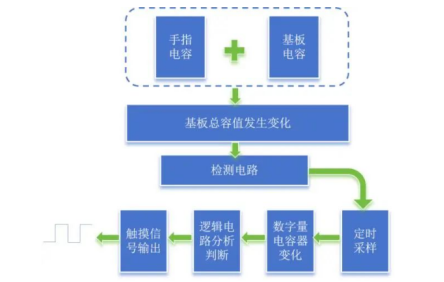

電容式觸摸檢測原理

主要應用

咖啡機

琉璃燈

觸摸臺燈

封裝形式

SOP8
