概述

中微愛芯AiP74AVC4T774是一款4位雙電源收發器，可實現雙向電平轉換。它具有8個1位輸入輸出端口(An和Bn)，4個方向控制輸入(DIR1,DIR2,DIR3和DIR4)，一個輸出使能輸入。

中微愛芯AiP74AVC4T774是一款4位雙電源收發器，可實現雙向電平轉換。它具有8個1位輸入輸出端口(An和Bn)，4個方向控制輸入(DIR1,DIR2,DIR3和DIR4)，一個輸出使能輸入和雙電源引腳(VCC(A)和VCC(B))。

VCC(A)和VCC(B)都可以在0.8V到3.6V之間的任意電壓下供電，因此該器件適用于任何低電壓節點(0.8V、1.2V、1.5V、1.8V、2.5V和3.3V)之間的轉換。引腳An和DIRn引用VCC(A)，引腳Bn引用VCC(B)。一個高的DIRn允許從An傳輸?shù)紹n，一個低的DIRn允許從Bn傳輸?shù)紸n。輸出啟用輸入可用于禁用輸出，以便有效地隔離總線。

中微愛芯AiP74AVC4T774邏輯芯片主要由輸入緩沖器、輸出驅動器和控制邏輯電路組成。當輸入信號到達輸入緩沖器時，首先由驅動器把信號放大，并據此控制輸出驅動器和控制邏輯電路的狀態。然后，經過邏輯處理后的信號被送到輸出驅動器，并由輸出驅動器將信號送到總線上。這種雙電源帶三態控制的設計方案，使得芯片在工作過程中更加穩定可靠。

該器件完全適用于使用IOFF的部分?jǐn)嚯姂?yīng)用。IOFF電路使輸出失效，當設備斷電時防止任何有害的回流電流通過設備。在掛起模式下，當VCC(A)或VCC(B)處于地電平時，An和Bn都處于高阻抗off狀態。

主要功能及特點

中微愛芯AiP74AVC4T774邏輯芯片適用于寬電壓，輸入電壓可達3.6V

寬電源電壓范圍：

V_CC(A):0.8Vto3.6V

V_CC(B):0.8Vto3.6V

1）雙電源：該總線收發器能夠同時應用兩個電源供電，提高了穩定性和可靠性。

2）三態控制：通過三態控制技術，總線收發器可以在需要時將自身與總線完全隔離，提高了總線的可擴展性和沖突解決能力。

3）獨立驅動：輸出驅動器可以獨立控制，可以應對多種輸出狀態的需求，提高了總線傳輸?shù)撵`活性和穩定性。

性能優勢

1）穩定性：雙電源設計方案使得總線收發器的工作更加穩定可靠，能夠更好地適應復雜的工作環境。

2）可靠性：獨立的輸出驅動器和三態控制技術提高了總線傳輸?shù)目煽啃?，能夠有效解決多模塊通信時的沖突問題。

3）靈活性：獨立驅動的設計方案使得總線收發器的輸出狀態可編程，并能夠適應不同的通信需求。

主要應用

中微愛芯AiP74AVC4T774邏輯集成電路廣泛應用于電子系統中，如計算機、通信設備、儀器儀表等。

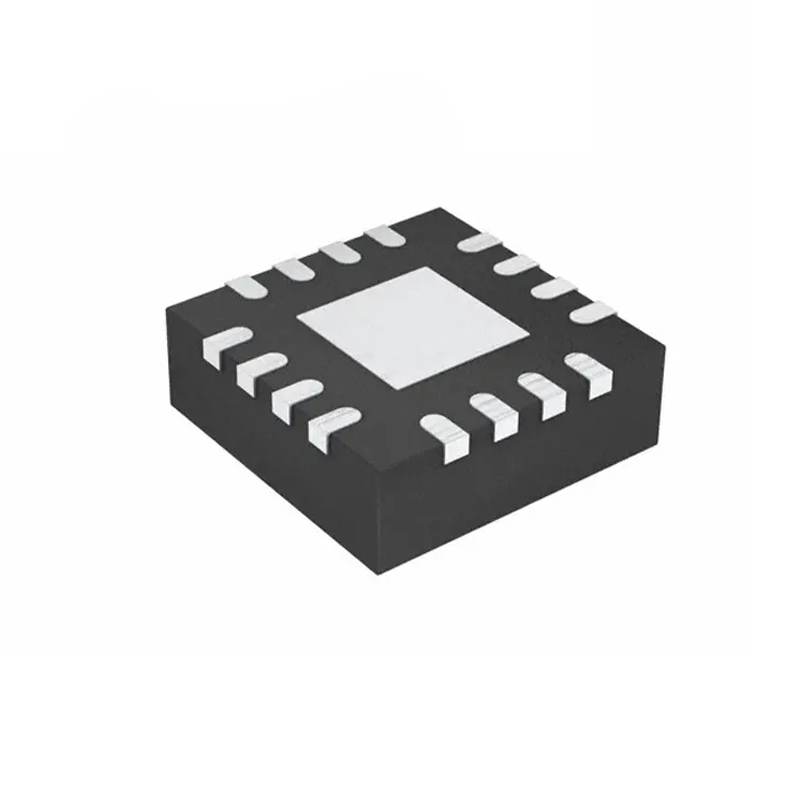

封裝形式

DHVQFN16
