概述

AiP74AVC2T45是一款雙位雙電源收發器，是中微愛芯中非常典型的雙電源邏輯芯片，可實現雙向電平轉換。

中微愛芯AiP74AVC2T45具有兩個數據輸入輸出端口(nA和nB)，一個方向控制輸入(DIR)和雙電源引腳(VCC(a)和VCC(B))。VCC(A)和VCC(B)都可以在0.8V到3.6V之間的任意電壓下供電，因此該器件適用于任何低電壓節點(0.8V、1.2V、1.5V、1.8V、2.5V和3.3V)之間的轉換。

其工作原理是通過雙電源供電，使得其能夠適應不同電源電壓的環境。其核心原理是通過三態控制技術，將發送端的信號轉換為總線上的電平信號，同時將總線上的電平信號轉換為接收端能夠識別的信號。通過精確的時序控制和信號處理，實現了高速、可靠的數據傳輸。

引腳nA和DIR引用VCC(A)，引腳nB引用VCC(B)。DIR上的HIGH允許從nA傳輸?shù)絥B,DIR上的LOW允許從nB傳輸?shù)絥A。該器件完全適用于使用IOFF的部分?jǐn)嚯姂?yīng)用。IOFF電路使輸出失效，當設備斷電時防止任何有害的回流電流通過設備。在暫掛模式下，當VCC(A)或VCC(B)處于GND電平時，A和B都處于高阻抗off狀態。

主要功能及特點

寬電源電壓范圍：

V_CC(A):0.8Vto3.6V

V_CC(B):0.8Vto3.6V

最大數據速率:

500Mbit/s(1.8Vto3.3Vtranslation)

320Mbit/s(<1.8Vto3.3Vtranslation)

320Mbit/s(translateto2.5Vor1.8V)

280Mbit/s(translateto1.5V)

240Mbit/s(translateto1.2V)

輸入電壓可達3.6V，IOFF電路提供部分?jǐn)嚯娔Ｊ讲僮?/span>，工作溫度范圍是-40℃~+105℃

性能優勢

采用高集成度的芯片設計，使得整個收發器的體積小、功耗低，適用于各種緊湊型電子設備。具有良好的抗干擾能力，能夠有效地抵御來自外部環境的電磁干擾和噪聲，確保數據傳輸?shù)姆€(wěn)定性和可靠性。

具有可編程的功能，可以根據不同的應用需求進行靈活的配置和調整。

主要應用

中微愛芯AiP74AVC2T45可用于計算機、通信設備、工業自動化等領域，實現不同設備之間的數據交換和通信，還可以應用于軍事裝備、航空航天等高可靠性要求的領域，確保數據傳輸?shù)陌踩涂煽啃浴?/span>

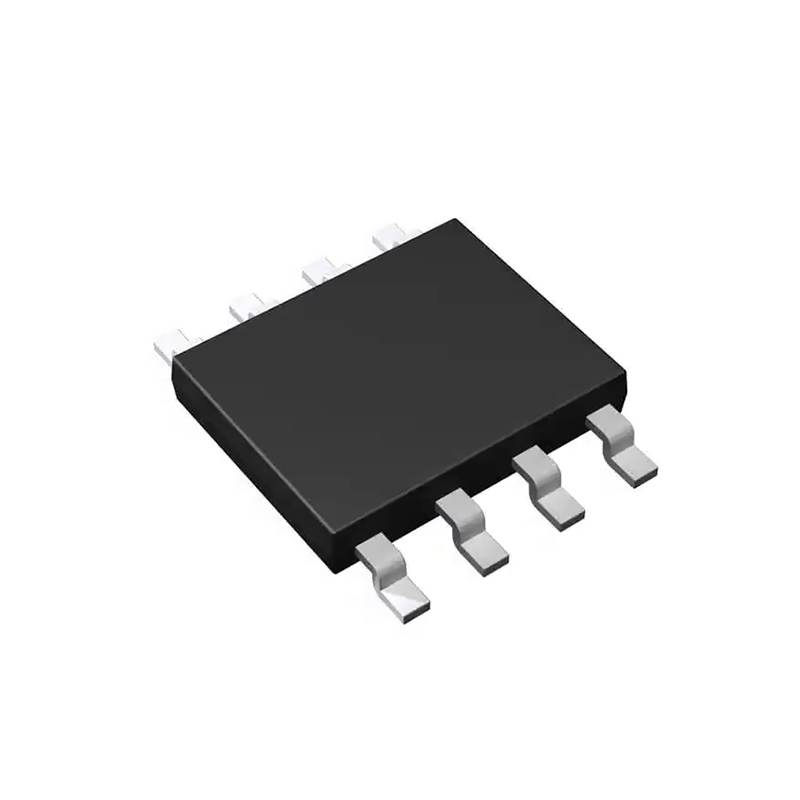

封裝形式

TSSOP8

VSSOP8
