概述

中微愛芯AiP74LVC/LVCH8T245是8位雙電源轉換收發器，具有3狀態輸出，可實現雙向電平轉換。它們具有兩個數據輸入輸出端口(引腳An和Bn)，一個方向控制輸入(DIR)，一個輸出使能輸入和雙電源引腳(VCC(a)和VCC(B))。VCC(A)和VCC(B)都可以在1.2V和5.5V之間的任何電壓下供電，因此該器件適用于在任何低壓節點(1.2V, 1.5V, 1.8V, 2.5V, 3.3V和5.0V)之間進行轉換。

引腳參考VCC(A)，引腳Bn參考VCC(B)。DIR上的HIGH允許從An傳輸到Bn，而DIR上的LOW允許從Bn傳輸到An。輸出啟用輸入可用于禁用輸出，以便有效地隔離總線。

這些器件完全適用于使用IOFF的部分斷電應用。IOFF電路使輸出失效，當設備斷電時防止任何有害的回流電流通過設備。在掛起模式下，當VCC(A)或VCC(B)處于GND電平時，A端口和B端口都處于高阻抗off狀態。中微愛芯AiP74LVCH8T245邏輯芯片有源總線能夠保持電源在穩定范圍內。

雙電源供電的設計，即可以通過兩個不同的電源進行供電。這樣的設計可以提高系統的可靠性和穩定性，即使一個電源出現故障，另一個電源仍然可以正常工作。

在信號傳輸方面，采用了三態控制技術。三態控制是一種常用的電子電路設計技術，可以將信號線的狀態劃分為三種：高電平、低電平和高阻態。通過控制收發器的使能引腳，可以實現對信號線的控制。當使能引腳為高電平時，收發器處于發送狀態，將輸入信號發送到總線上；當使能引腳為低電平時，收發器處于接收狀態，從總線上接收信號；當使能引腳為高阻態時，收發器處于高阻態，不對總線進行任何操作。這種三態控制技術可以有效地避免信號沖突和干擾，提高信號傳輸的可靠性和穩定性。

主要功能及特點

寬電源電壓范圍：

V_CC(A): 1.2V to 5.5V

V_CC(B): 1.2V to 5.5V

最大數據速率:

420Mbps (3.3V to 5.0V translation)

210Mbps (translate to 3.3V)

140Mbps (translate to 2.5V)

75Mbps (translate to 1.8V)

60Mbps (translate to 1.5V)

性能優勢

具有較高的可靠性和穩定性，可以在不同的電源供應情況下正常工作

具有較高的抗干擾能力，可以在復雜的電磁環境下保持信號的穩定傳輸

具有較低的功耗和較高的傳輸速率，可以滿足高速數據傳輸的需求

設計緊湊，可以在有限的空間內實現多路信號的傳輸，適用于各種應用場景

主要應用

在計算機系統中，它可以用于處理器與內存之間的數據傳輸

在通信設備中，它可以用于網絡交換機和路由器之間的數據傳輸

在工業控制系統中，它可以用于各種傳感器和執行器之間的信號傳輸

封裝形式

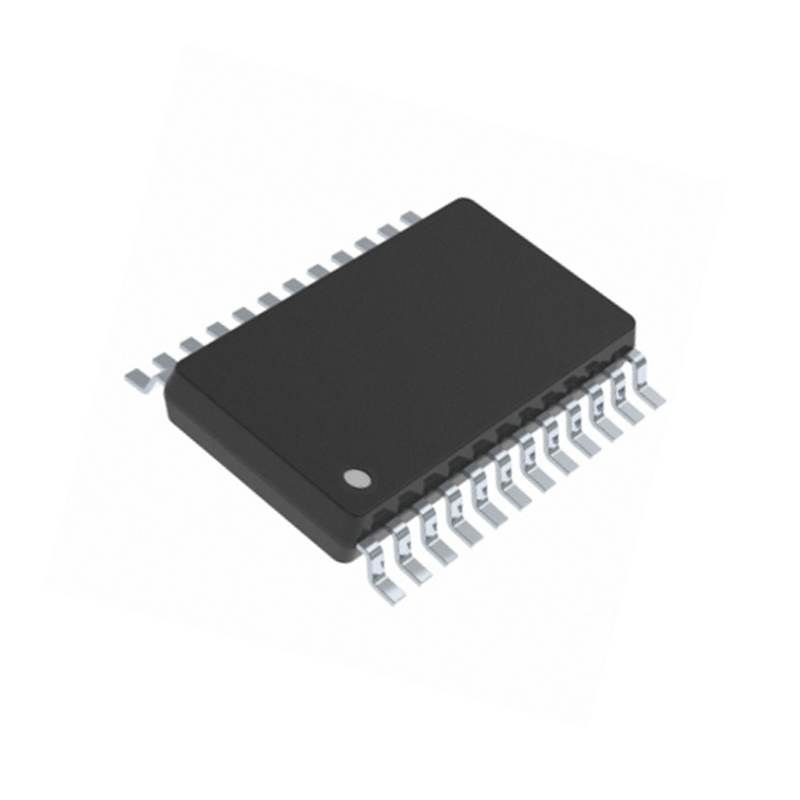

TSSOP24

DHVQFN24
