概述

AiP74LVC257是一個四路2輸入多路復用器，具有3狀態輸出，可從兩個源中選擇4位數據，并由公共數據選擇輸入(引腳S)控制。

當引腳S為LOW時，選擇源0(引腳1I0至4I0)的數據輸入，當引腳S為HIGH時，選擇源1(引腳1I1至4I1)的數據輸入。數據以來自所選輸入的真(非反相)形式出現在輸出(引腳1Y至4Y)。該器件是一個4極2位開關的邏輯實現，其中開關的位置由應用于引腳s的邏輯電平?jīng)Q定。當引腳高時，輸出被強制到高阻抗off狀態。

作為一款四路2輸入多路復用器，其結構由邏輯門和觸發器電路組成。邏輯門主要用于數據輸入的控制，觸發器用于存儲上一次選擇的數據輸入信號。整個多路復用器可以通過連接多個邏輯門和觸發器來實現，其結構緊湊、可靠性高。

輸入可以從3.3V或5.0V設備驅動。禁用時，輸出電壓最高可達5.5V。這些功能允許在混合3.3V和5V應用中使用這些設備作為轉換器。

主要功能及特點

AiP74LVC257主要功能是選擇輸入信號并將其傳遞到輸出端。通過控制輸入信號的狀態，可以輕松選擇所需的數據輸入信號。此外，它還可以進行數據的復用和解復用，從而有效地節省了電路資源。

該款芯片具有良好的性能指標。其延遲時間短，帶寬高，具有較低的功耗和較高的抗干擾能力。此外，它的工作穩定性和可靠性也非常高。

主要應用

在通信系統中，多路復用器用于將多個信號合并成一個復合信號進行傳輸，以提高傳輸效率。

在計算機網絡中，多路復用器用于將多個計算機的數據傳輸?shù)揭粋€共享的通信線路上。

在數字電視中，多路復用器用于選擇不同的頻道進行顯示。

在多媒體設備中，多路復用器用于將不同的數據源選擇輸入到輸出設備上。

封裝形式

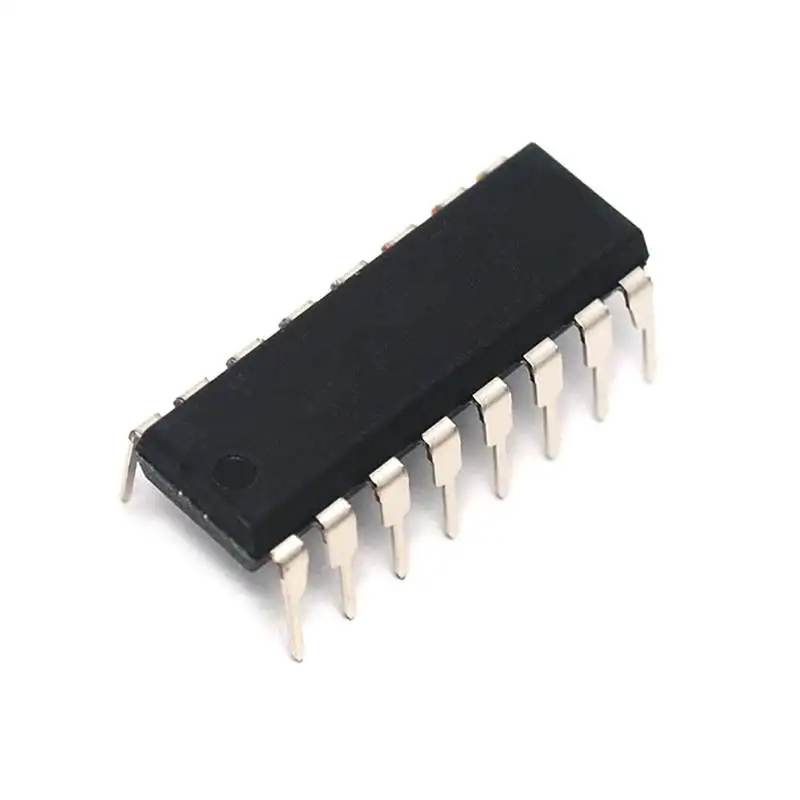

DIP16

SOP16

TSSOP16
